Сепараторы воздуха Flamcovent в латунном исполнении
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение
Для выведения воздуха из систем отопления и охлаждения.
Установка
До радиатора охлаждения в системах холодоснабжения и сразу за котлом или смешивающим клапаном перед циркуляционным насосом в системах отопления.
Технические характеристики
| Максимальное рабочее давление | 0,1 МПа |
| Максимальная рабочая температура | 120 °С |
| Присоединение | резьба, сварка, фланцы |
Сепараторы воздуха Flamcovent в латунном исполнении
Спецификация
| 1. | Воздушная камера |
| 2. | Корпус (латунь) |
| 3. | Выпускной клапан |
| 4. | Поплавок |
| 5. | Рычаг |
| 6. | PALL-кольца |
| 7. | Защитный фильтр |
Основные размеры сепаратора воздуха
Flamcovent в латунном исполнении
| Модель сепаратора (резьбовое присоединение*) | Размеры, (мм) | Масса, (кг) | |||||
|---|---|---|---|---|---|---|---|
| A | B | ∅ C | ∅ d | E | F | ||
| Flamcovent ¾" | 151 | 88 | 71 | ¾" | 121 | 36 | 1,4 |
| Flamcovent 1" | 171 | 100 | 80 | 1" | 137 | 45 | 1,8 |
| Flamcovent 1¼" | 192 | 114 | 87 | 1¼" | 152 | 55 | 2,4 |
| Flamcovent 1½" | 192 | 114 | 87 | 1½" | 152 | 55 | 2,5 |
Инструкция по подбору сепаратора воздуха Flamcovent
Приводимая методика подбора используется как для систем отопления, так и для систем охлаждения. Эффективность работы сепаратора зависит от скорости движения потока жидкости в системе. Оптимальной скоростью жидкости для сепаратора, установленного в оптимальном месте системы (наивысшая температура, наименьшее давление), является 1,5 м/с. Если сепаратор установлен не в оптимальном месте, то рекомендованная скорость потока составляет не более 1 м/с. При скорости потока выше 1,5 м/с эффективность работы сепаратора значительно снижается.
Если сепаратор воздуха Flamcovent все же должен быть установлен в системе со скоростью потока жидкости больше 1,5 м/с, то необходимо использование переходных адаптеров на входе и выходе сепаратора, которые обеспечивают уменьшение скорости потока до 1-1,5 м/с.

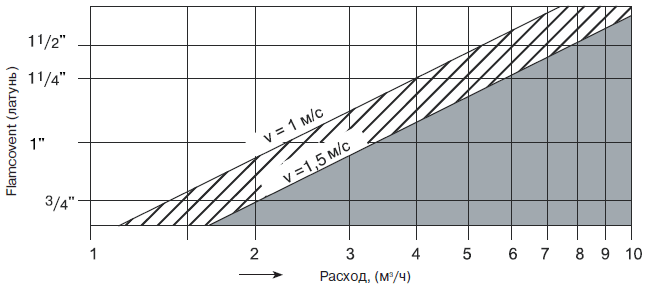

Диаграмма подбора сепаратора воздуха Flamcovent в латунном исполнении

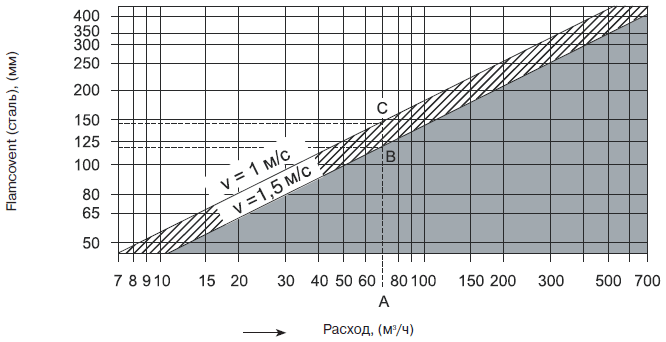

Диаграмма подбора сепаратора воздуха Flamcovent в стальном исполнении
