Насосы с фланцевыми соединениями IP
Общая характеристика и области применения
Насосы серии IP изготавливаются из чугуна и их конструкция рассчитана на работу с чистыми неагрессивными жидкостями систем отопления, кондиционирования, а также первичном контуре систем горячего водоснабжения. Насосы серии IP, выполненные из бронзы, более подходят для сетей горячего водоснабжения, систем отработанной воды и других объектов, где требуется применение конструкций из материалов, устойчивых к коррозии.
Во всех тех случаях, когда отдельные химические или температурные условия эксплуатации насосов отличаются от условий, приведенных в данном каталоге, свяжитесь, пожалуйста, с нами для того, чтобы уточнить технические условия на изделие.

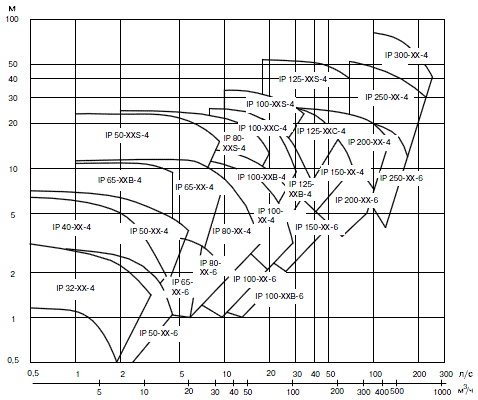

Сводный график полей характеристик насосов с 4-х и 6-и полюсными электродвигателями

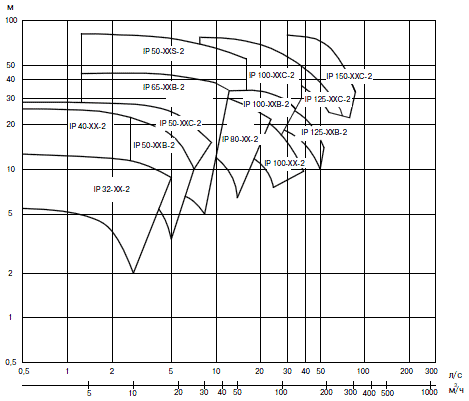

Сводный график полей характеристик насосов с 2-х полюсными электродвигателями
Температура жидкости и ограничения по давлению
Максимальная температура жидкости насосов серии IP от -15 до +120˚С (по запросу до +180˚С).
Максимальное рабочее давление 10 бар (по запросу 16 бар).
Конструкция насосного агрегата
Насос
Циркуляционные насосы серии IP являются линейными одноступенчатыми центробежными насосами моноблочной конструкции, оборудованными электродвигателями “сухого” типа. Рабочее колесо насоса устанавливается прямо на валу двигателя (без дополнительных муфтовых соединений).
Электродвигатель
Электродвигатели в насосных установках серии IP являются полностью закрытыми короткозамкнутыми электродвигателями с вентиляторным охлаждением, размеры и конструкция которых рассчитаны специально для работы в насосных агрегатах. Конструкция двигателей гарантирует их высокий КПД и бесшумную работу, а также подходит для работы с преобразователями частоты.
| Рабочее напряжение | 400/230 В, 3-фазный ток | < 4 кВт |
| 690/400 В, 3-фазный ток | 4 кВт и выше | |
| Класс защиты корпуса | IP 55 | 4 кВт и выше (950, 1450 об/мин) |
| 5,5 кВт и выше (2900 об/мин) | ||
| Остальные модели — IP 54 | ||
| Класс изоляции | F | |
| Максимальная температура окружающей среды | + 45˚С | |
Примечание. По запросу могут быть поставлены насосы с электродвигателями, имеющими другое рабочее напряжение питания (например, однофазные), либо другие технические условия.
Фланцы
Размеры фланцев у насосов серии IP соответствуют стандартам ISO 7005. На обоих фланцах у насосов имеются выводы для подключения манометра, резьба Gј. Фланцы диаметром 200 мм и более поставляются на номинальное давление PN 16 и PN 10, последнее из них (PN 10) является стандартным. По заказу, фланцы могут быть также выполнены в соответствии с другими стандартами.
