Введение

Установка OXY-FLOW – это эффективное решение, когда есть необходимость в кислородном насыщении и гомогенизации в системах, перерабатывающих отходы из гражданских, промышленных и животноводческих комплексов, культивирования водных организмов или аэрации систем отстоя стоков, при минимальных затратах.

Принцип действия установки OXY-FLOW

Грязная вода подается электрическим насосом в сопло встроенного струйного насоса за счет разряжения во всасывающую камеру поступает воздух через всасывающую трубу. В камере смешения происходит насыщение грязной воды пузырьками воздуха средней величины. Благодаря этому увеличивается контактная поверхность среды с пузырьками воздуха, что существенно поднимет эффективность кислородного насыщения.

Преимущества установки OXY-FLOW

Процесс аэробной стабилизации проще анаэробного сбраживания по конструктивному оформлению и эксплуатации. Процесс гомогенизации происходит в камере смешения и диффузоре струйного насоса. Обеспечивается предотвращение риска выпадения осадка и возникновения анаэробных процессов. Компактная и простая в установке OXY-FLOW может применяться в емкостях любой формы и размера. Система, работающая в погружном состоянии, практически бесшумна, для еще большего снижения шума возможно использовать глушитель.

Особенности установки OXY-FLOW

Высокое качество погружных насосов серии K, на базе которых выполнена установка, оптимальная конструкция встроенного струйного насоса (всасывающая камера, сопло, камера смешения, диффузор) гарантируют высокую эффективность, надежность и неизменность эксплуатационных характеристик в течении долгих лет.

Установка имеет устройство подъема, которое крепится к всасывающей трубе. Всасывающая труба имеет фланцевое присоединение к струйному насосу.

Технические особенности

Смотрите каталог по электрическим погружным насосам для сточных вод серии КС+ для более подробной информации и ограничениях по использованию.



Конструкция и материалы

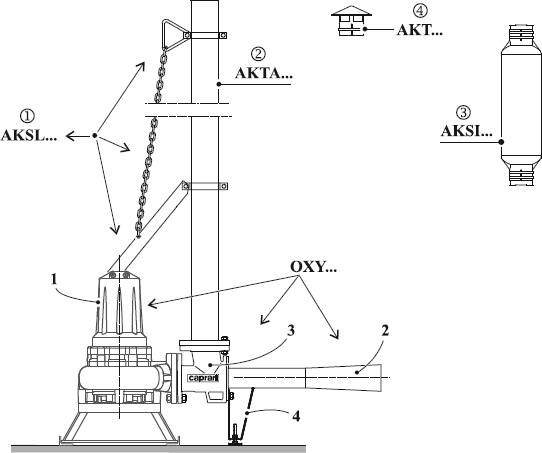

Установка аэрации OXY состоит из:

1 Электрический погружной насос серии КС (см. каталог "Погружные насосы Caprari для сточных и фикальных вод"
2 Диффузор – нержавеющая сталь
3 Эжектор – чугун, в комплекте с Диафрагмой – нержавеющая сталь
4 Опорная плита – нержавеющая сталь/резина

Аксессуары

1 AKSL – Подъемное устройство
Кронштейн, рукоять, цепь – гальванизированная сталь. Болты и гайки – нержавеющая сталь
2 AKTA – Всасывающая труба – гальванизированная сталь. Болты и гайки – нержавеющая сталь
3 AKSI – Глушитель – окрашенная сталь
4 AKT – Колпак – окрашенная сталь



Технические и эксплуатационные характеристики

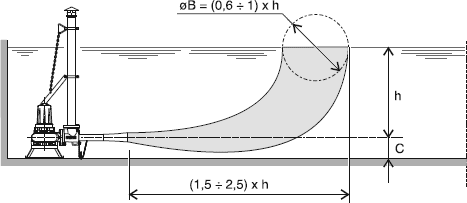

Рекомендация по установке в емкость

Необходимо избегать направления движения потока в сторону стен или других заграждений. Это может привести к слипанию пузырей воздуха в большие пузыри, что в свою очередь значительно снизит эффективность процесса насыщения.

Длина потока по горизонтали зависит от следующих величин:

  • мощности и типоразмера используемого насоса;
  • продольной скорости обратного потока в емкости;
  • уровня жидкости в емкости "h+C" (см. страницу 22 для требуемых параметров).
