Системы сбора и возврата конденсата

Сбор конденсата от всех источников и последующий возврат в котельную для дальнейшего использования в технологическом процессе является важной задачей, решение которой позволяет экономить значительные средства, как за счет уменьшения сжигаемого топлива, так и за счет уменьшения количества потребляемой исходной воды.

Конденсат обладает достаточно большим количеством тепловой энергии, которую можно полезно использовать при его возврате в качестве питательной воды в паровой котел или использовать его теплоту в технологических целях. В случаях, когда собственного давления конденсата недостаточно, чтобы дойти до котельной, а также когда по техническим условиям требуется гидравлически разделить потребителя и конденсатную линию, применяются системы  сбора и возврата конденсата.

Установки сбора и возврата конденсата предназначены для работы в различных отраслях промышленности: целлюлозно-бумажная, химическая, металлургическая, нефтеперерабатывающая, пищевая, фармацевтическая и других.

Каждая установка индивидуально подбирается исходя из технических требований Заказчика, а также количества, физических и химических параметров конденсата.

Как правило, системы сбора и возврата конденсата поставляется в виде комплекта оборудования с последующим монтажом специализированными организациями или собственными специалистами предприятия.

Системы сбора конденсата бывают двух типов:

1) Открытые – конденсат смешивается в «открытой» ёмкости при атмосферном давлении.

Преимущества: простота реализации и управления, более низкая стоимость.

2) Закрытые – конденсат смешивается без предварительного расширения до атмосферного давления.

Преимущества: отсутствие потерь с паром вторичного вскипания, меньшие затраты на хим. подготовленную воду, большая коррозионная устойчивость, более высокая температура возврата конденсата.

Система сбора и возврата конденсата состоит из следующих узлов:

1) Баки сбора конденсата

2) Насосная установка

3) Узел контроля качества

4) Узел очистки

5) Шкаф управления

ООО «Компания ТЭКНА» обладает возможностью расчета, подбора и поставки комплектов оборудования для систем сбора и возврата конденсата в различных исполнениях насосных установок:

1) Насосные установки на базе механических насосов (не требуют датчиков и электричества)

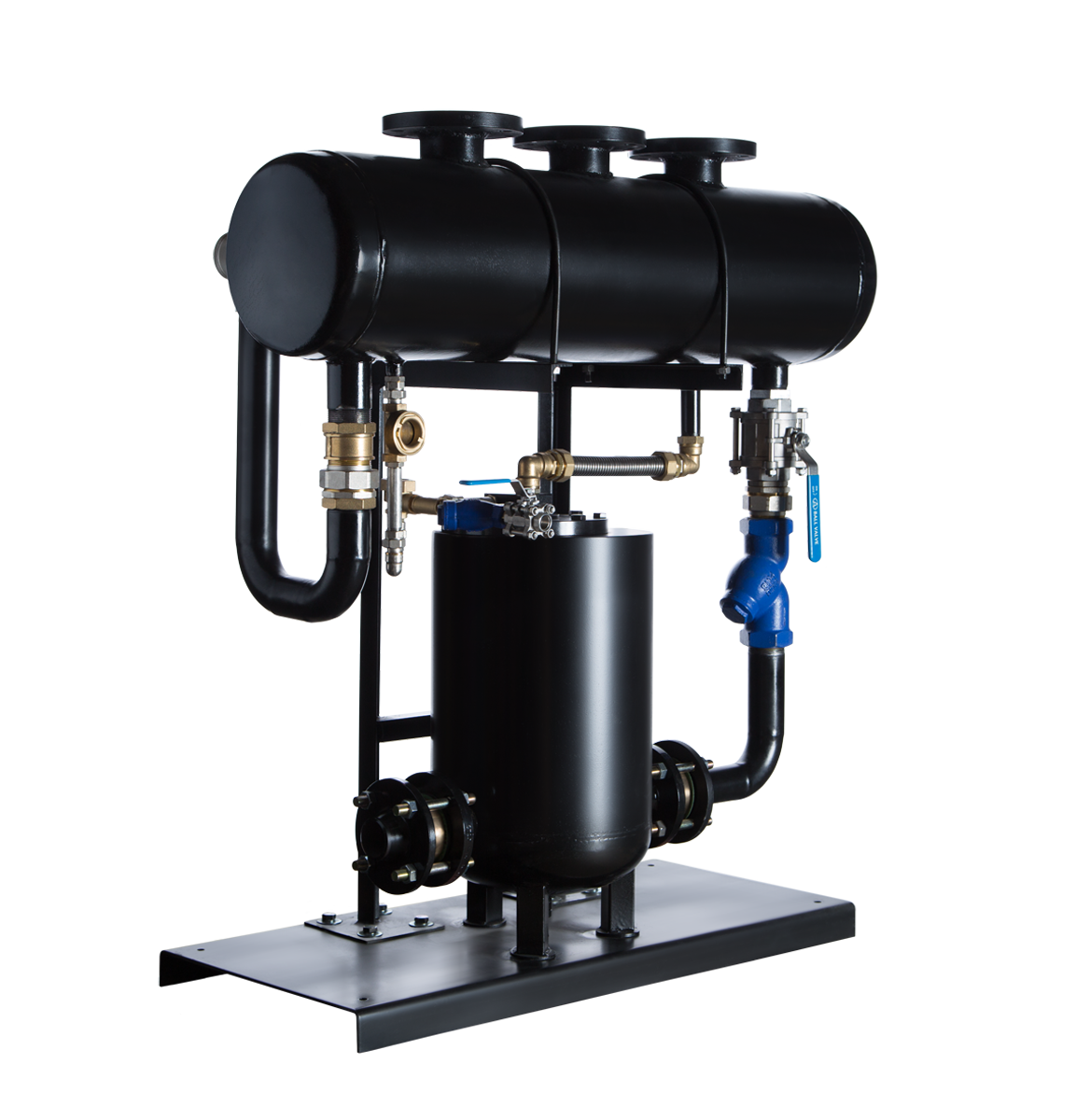

Рис. Механическая станция возврата конденсата с ресивером

2)Насосные установки на базе электрических насосов (возможность мониторинга и регулирования большого количества параметров)

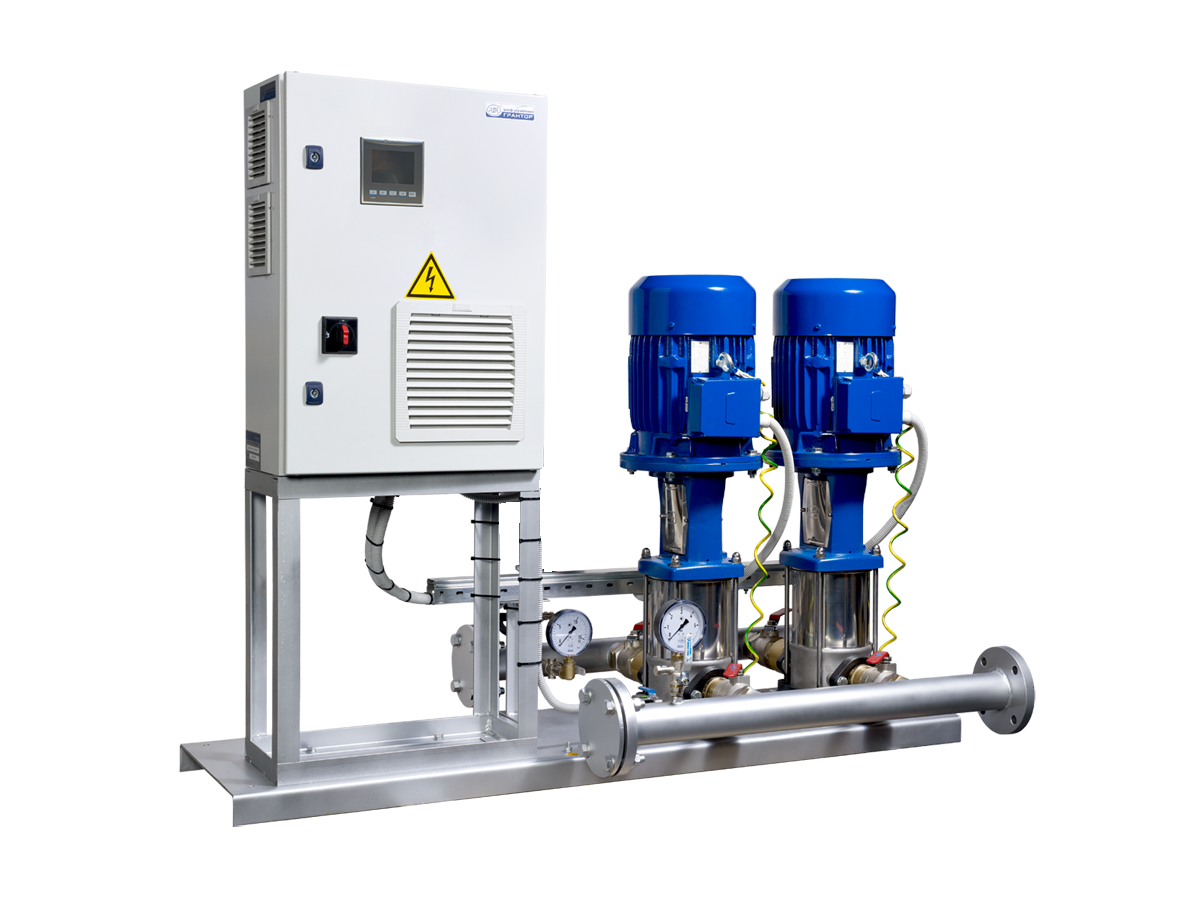

Рис. Насосная установка на базе электрических насосов без ресивера

Для подбора оборудования и консультации Вы можете обратиться к профильным инженерам ООО «Компания ТЭКНА» по телефону (017) 312 13 85.
