Насосы с резьбовыми трубными соединениями IP…/R

Общая характеристика

Насосы серии IP …/R включают в себя небольшие линейные насосы с корпусом из чугуна, имеющие трубные резьбовые соединения (трубная резьба G).

Области применения

Насосы серии IP …/R с резьбовыми трубными соединениями предназначены для перекачивания холодных и горячих жидкостей в сетях циркуляции, например, систем отопления или кондиционирования, а также для систем водоснабжения

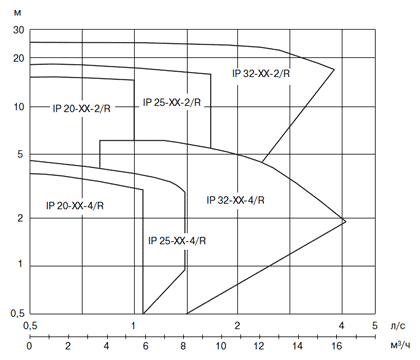

Сводный график полей характеристик насосов

Температура жидкости и ограничения по давлению

Максимальная температура перекачиваемой жидкости насосов серии IP …/R с резьбовыми трубными соединениями от -15˚С до +100˚С, кроме насосов серии IP 32…/R. Для всех насосов с рабочим колесом из бронзы и насосов серии IP 32…/R максимальная температура перекачиваемой жидкости от -15˚С до +120˚С. Максимальное рабочее давление насосов серии IP …/R с резьбовыми трубными соединениями 10 бар.

Конструкция насосного агрегата

Насос

Насосы серии IP …/R с резьбовыми трубными соединениями являются одноступенчатыми центробежными циркуляционными насосами моноблочной конструкции, оборудованными электродвигателями «сухого» типа. Рабочее колесо насоса устанавливается прямо на валу электродвигателя (без дополнительных муфтовых присоединений).и

Электродвигатель

Электродвигатели в насосах серии IP …/R с резьбовыми трубными соединениями являются полностью закрытыми короткозамкнутыми электродвигателями с вентиляторным охлаждением. Конструкция электродвигателей рассчитана специально для работы в насосных агрегатах, гарантирует высокий КПД и бесшумную работу, а также подходит для работы с преобразователями частоты.

Напряжение 400/230 В, 3-фазный ток
Класс защиты корпуса P 54
Класс изоляции F
Максимальная температура окружающей среды + 45˚С

Примечание. По запросу могут быть поставлены насосы с электродвигателями, имеющими другое рабочее напряжение питания (например, однофазные), либо другие технические условия.

Соединение

Необходимо принять во внимание тот факт, что некоторые из насосов серии IP …/R с резьбовыми трубными соединениями поставляются только с фиксированной внутренней резьбой (DN 20), другие — либо с фиксированной внутренней резьбой, либо с трубными соединительными муфтами (DN 25 и DN 32).

Уплотнение вала

Уплотнения валов в насосах серии IP …/R с резьбовыми трубными соединениями — необслуживаемые одинарные механические (торцевые) уплотнения графит/керамика EPDM с резиновым сильфоном на валу.

Материалы

Материал корпусаФланец уплотненияРабочее колесоВал насосаПримечания
Серый чугун EN-GJL-200 Серый чугун EN-GJL-200 Noryl GFN2 AISI 329 Любой насос может быть поставлен с рабочим колесом из бронзы
