Узлы осушения пара и дренирования трубопроводов

В промышленности, энергетике и коммунальном хозяйстве зачастую используется насыщенный пар, степень сухости которого понижается в процессе транспортировки до потребителя.

Для эффективного теплообмена, а также для более длительной работы регулирующей и запорной арматуры важным требованием является достижение максимально возможной степени сухости пара.

В противном случае могут иметь место гидроудары, эрозионный износ арматуры, снижение эффективности теплообменного оборудования.

Принципиально имеется два основных способа осушения пара:

1) Дренажный «карман»

2) Сепаратор пара

Дренажный карман представляет собой вертикальный тупиковый участок трубопровода, отведенный от основного горизонтального трубопровода, на конце которого установлена арматура отвода конденсата.

Данный метод актуален для промежуточного дренажа паропроводов.

Для финишного осушения пара непосредственно перед оборудованием используются более совершенные устройства – сепараторы пара, позволяющие добиться максимального осушения пара.

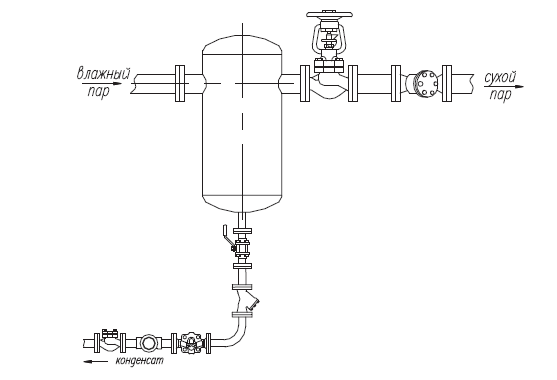

Рис. Принципиальная схема обвязки сепаратора пара

Для выбора методики осушения, подбора оборудования для осушения пара  и консультации Вы можете обратиться к профильным инженерам ООО «Компания ТЭКНА»  по телефону (017) 312 13 85.
