Цилиндрические смотровые стекла серий SSP-T/SST-T (из нерж. стали), футерованные пластомерами, DN 15-150 мм
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Смотровые стекла применяются на трубопроводах, транспортирующих агрессивные жидкости и газы для визуального контроля среды.
Описание

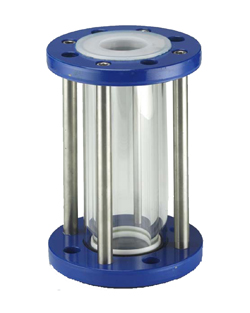

Серия SSP-T
- Надежная конструкция, не требующая обслуживания.
- Горизонтальная и вертикальная установка, фланцы в соответствии с DIN PN 1,0/1,6 МПа и ANSI 150lbs.
- Не требует дополнительных уплотнений.
Серия SST
- Выполнены из нержавеющей стали 1.4408 (CF-8M).
Испытания и маркировка
- Испытания на прочность и герметичность по EN 12266-1, класс герметичности A.
- Маркировка согласно EN 19.
- Сертификация материалов согласно EN 10204-3.1.
Габаритные размеры футерованных цилиндрических смотровых стекол серий SSP-T, SST-T
| DN, мм, " | Строительная длина | Pраб., (МПа) | ||
| DIN | ANSI | |||
| 15 | ½" | 130 | 130 | 1,6 |
| 20 | ¾" | 150 | 150 | 1,6 |
| 25 | 1" | 160 | 152 | 1,6 |
| 40 | 1½" | 200 | 178 | 1,6 |
| 50 | 2" | 230 | 203 | 1,6 |
| 80 | 3" | 310 | 241 | 1,5 |
| 100 | 4" | 350 | 292 | 1,1 |
| 150 | 6" | 480 | 356 | 0,8 |
Строительная длина согласно DIN EN 558-1 ряд 1 соотв. ASME B16.10
Технические характеристики
| Условный диаметр | 15 - 150 мм |
| Рабочее давление | 0,1 кПа...1,6 МПа |
| Температура рабочей среды | -20 ° С...+180 °С |
Спецификация серии SSP-T
| Фланцы | углеродистая сталь WCB с эпоксидным покрытием или 1.4404 (SS316L) |
| Футеровка | PFA |
| Прокладка | PTFE/FPM вставки |
| Стеклянный цилиндр | боросиликат |
| Защитное покрытие | PMMA-XT(акриловое стекло) |
| Болты, шпильки | SS316L/SS304L |
Спецификация серии SST-T
| Фланцы | нержавеющая сталь SS316L |
| Прокладка | PTFE/FPM вставки |
| Стеклянный цилиндр | боросиликат |
| Защитное покрытие | PMMA-XT(акриловое стекло) |
| Болты, шпильки | SS316L/SS304L |
