Обратные клапаны шаровые серий SBC, футерованные пластомерами, DN 15-150 мм
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Предназначены для применения на трубопроводах, транспортирующих агрессивные жидкости и газы.
Описание
- Полностью футерованные.
- Надежная конструкция, не требующая обслуживания.
- Горизонтальная и вертикальная установка, фланцы в соответствии с DIN PN 1,0/1,6 МПа и ANSI 150lbs.
- Не требует дополнительных уплотнений, присоединительные поверхности обеспечивают герметичное соединение.
Испытания и маркировка
- Испытания на герметичность по EN 12266-1, класс герметичности A (ГОСТ 9544-2005).
- Испытания целостности футеровки электроискровым способом под напряжением 35 кВ.
Технические характеристики
| Условный диаметр | 15 - 150 мм |
| Рабочее давление | 1 кПа...1,0 МПа |
| Температура рабочей среды* | -40 ° С...+200 °С |
* В зависимости от применяемых в конструкции пластомеров
Возможные исполнения
| Корпус | углеродистая сталь WCB с эпоксидным покрытием |
| Крышка | углеродистая сталь WCB с эпоксидным покрытием |
| Футеровка корпуса | PFA |
| Целый шар | PTFE |
| Направляющая шара | PTFE-R (укрепленный стекловолокном) |
| Стекло | боросиликатное |
| Уплотнение | С-4400 |

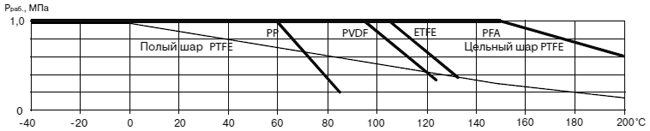

Диаграмма температура/давление для различных материалов футеровки
Габаритные размеры футерованных обратных клапанов серии SBC, мм
| DN, мм, " | 15/½" | 20/¾" | 25/1" | 40/1½" | 50/2" | 65/2½" | 80/3" | 100/4" | 150/6" |
|---|---|---|---|---|---|---|---|---|---|
| ØA DIN | 95 | 105 | 115 | 150 | 165 | 185 | 200 | 220 | 285 |
| ØA ANSI | 95 | 105 | 108 | 127 | 152 | 178 | 190 | 229 | 279 |
| B DIN | 130 | 150 | 160 | 200 | 230 | 290 | 310 | 350 | 480 |
| B ANSI | 130 | 150 | 152 | 178 | 203 | 290 | 310 | 350 | 480 |
| ØC | 33 | 33 | 48 | 65 | 80 | 80 | 100 | 125 | 200 |
| D | Ø70 | Ø70 | Ø85 | Ø110 | Ø120 | Ø175 | Ø190 | Ø210 | Ø290 |
| Ø стекла | 45×10 | 45×10 | 63×10 | 80×12 | 100×15 | 100×15 | 125×20 | 150×25 | 225×30 |
| масса, кг | 3,0 | 3,6 | 4,4 | 7,5 | 11,5 | 17,9 | 23,6 | 44,3 | 68,0 |
Строительная длина согласно DIN EN 558-1 размеры в соответствии с ASME B16.10
