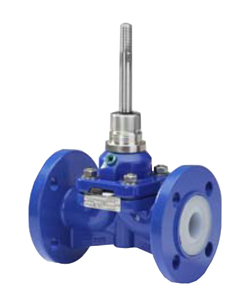

Мембранные клапаны серии SDV, футерованные пластомерами, DN 15-200 мм

Вернуться к: Футерованная арматура Swissfluid (Швейцария)


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Применение

Мембранные клапаны применяются в качестве запорной и регулирующей арматуры на трубопроводах, транспортирующих химически агрессивные и абразивные жидкости, газы в химической, фармацевтической, металлургической, нефтегазовой и других отраслях промышленности.

Описание

  • Простая и экономичная конструкция.
  • Ресурс не менее 500 000 циклов открытия/закрытия без замены мембраны.
  • Пригодность для эксплуатации при высокоагрессивных и абразивных рабочих средах.
  • Полная герметичность на всем диапазоне рабочих температур и давлений.
  • Замена мембраны без демонтажа с трубопровода.
  • Применение в качестве футеровки корпуса тефлона нового поколения (PFA) увеличивает степень защиты корпуса по сравнению с традиционным PTFE, обладающим микропористостью.
  • Возможность антистатического исполнения по ATEX (для взрывоопасных сред).
  • Оснащение пневмо- и электроприводами с большим набором дополнительных опций.
  • Не требуют регулярного обслуживания и высококвалифицированного персонала.

Пример заказа оборудования

SDV-015/16-300D-G10-A85-M84-HW — мембранный клапан, DN 15 мм, фланцевый, корпус из углеродистой стали (WCB), материал футеровки PFA, мембрана – EPDM, со штурвалом.

Технические характеристики

Условный диаметр 15 - 200 мм
Рабочее давление* 1,3 кПа...1,6 МПа
Рабочая температура* -30 ° С...+150 °С
Строительная длина DIN EN 558-1 ряд 1 соотв. ASME B16.10
Класс герметичности А, ГОСТ 9544-2005
Присоединение фланцевое
Варианты управления голый шток, штурвал, электроили пневмопривод

* В зависимости от применяемых в конструкции пластомеров

Возможные исполнения

Корпус и крышка корпуса углеродистая сталь WCB с эпоксидным покрытием или нержавеющая сталь AISI 316 (CF-8M)
Футеровка корпуса PFA (перфторалкоксил), PFA-AS, PP толщиной 3 мм
Двухслойная мембрана PTFE / EPDM или PTFE / Viton толщиной 1 мм/2,5 мм

Коэффициент пропускной способности, м3/час

DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Kv, м3/час 7,8 10 15 22,5 37 65 95 134 200 320 452 650

Дополнительные опции, аксессуары:

  • Датчик положения
  • Монтажный комплект с адаптером должен быть установлен в случае сборки привода с ограничителем хода и ручным дублером с электроиндикатором положения
  • Ограничитель хода/ручной дублер
  • Монтажный комплект для установки электро-, пневмопозиционера
  • Электро-пневмопозиционер
  • 3/2 распределительный клапан для приводов одностороннего действия
  • 5/2 распределительный клапан для приводов двухстороннего действия
  • Пневмопозиционер
  • Адаптер NAMUR
