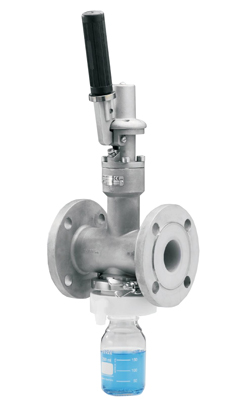

Клапаны для отбора проб серии SIV, DN 15-150 мм

Вернуться к: Футерованная арматура Swissfluid (Швейцария)


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Применение

Фланцевые или межфланцевые для отбора проб агрессивных жидкостей из трубопроводов, находящихся под давлением или под вакуумом без каких-либо остановок технологического процесса.

Описание

  • Возможно исполнение как по DIN, так и по ANSI.
  • Отсутствие застойных зон, подтверждение сертификатом TA-Luft.
  • Безопасное и простое управление с помощью штурвала, штурвала с возвратной пружиной (НЗ), рукоятки с возвратной пружиной (НЗ) или с пневмоприводом линейного типа (НЗ).
  • Заменяемое уплотнение штока.
  • Подстройка хода штока для легкого отбора проб небольшого объема.
  • Отсутствие необходимости в обслуживании уплотнения по штоку.

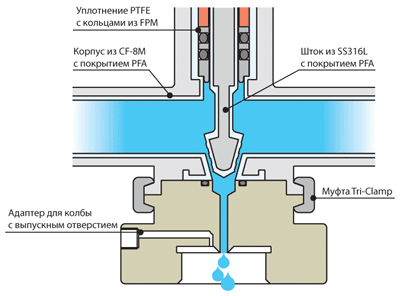

Принцип действия

С помощью штурвала (или рукоятки) осуществляется подъем штока, и отбираемая проба стекает в колбу. После отбора пробы, штурвал (рукоятка) возвращается в стандартное положение.

Опции

  • Корпус с паровой рубашкой, PN 4,0 МПа, ANSI 300lbs, присоединение Tri-clamp или под сварку.
  • Поддержка емкостей под дно с регулировкой.
  • Вертикальный адаптер, активный угольный фильтр.
  • Игольчатый адаптер для колб с мембраной.
  • Безопасная металлическая корзина для емкостей, коллектор проб.
  • Безопасный шкаф (сталь SS304) со смотровым окном.

Технические характеристики

Условный диаметр 15 - 150 мм
Рабочее давление 0,1 кПа...4,0 МПа
Рабочая температура - 40 °С (-40°F)... +230 °С (+446°F)
Строительная длина EN 558-1 ряд 1/3 соотв. ASME B16.10
Фланцы согласно DIN PN 1,0/1,6 МПа соотв. ANSI 150lbs
Варианты управления рычаг, штурвал с возвратной пружиной, пневмопривод

Возможные исполнения

Корпус нерж. сталь 1.4408 или 1.4404
Футеровка PFA, PFE-AS (антистатическая)
Уплотнение штока PTFE
