Описание

Производство канализационных насосных станций

Предлагаем КНС производства компании АДЛ для сточных вод со сниженным сроком поставки. Производство полностью автоматизировано, все операции выполняются на современных станках с числовым программным управлением, а контроль качества произведенного оборудования обеспечивается испытательными стендами, выполненными по индивидуальным заявкам с учетом специфики производства.

Область применения

Канализационные насосные станции предназначены для сбора и последующего откачивания сточных вод в тех случаях, когда нет возможности отвести стоки самотеком.
Одно из главных назначений КНС — обеспечить доставку стоков до системы общегородской канализации или очистных сооружений. В зависимости от удаленности от канализационных сетей и притока сточной воды, модульные КНС могут быть различного размера.

Станции можно разделить на 4 группы в зависимости от типа откачиваемой жидкости:

хозяйственно-бытовые стоки;
промышленные сточные воды;
ливневые стоки;
сточные воды на очистных сооружениях.

Преимущества насосных станций «Гранфлоу»

Отличное качество по низкой цене.
Максимально сниженный срок поставки - от 5 рабочих дней!
Наши канализационные станции способствуют снижению расхода электроэнергии и улучшению работы насосной установки благодаря использованию автоматической системы управления.
Широкая производственная линейка позволяет использовать насосы для перекачивания самых различных жидкостей.
Наша сервисная служба осуществляет техническую поддержку, включая гарантийное и постгарантийное обслуживание.
Возможность разработки насосной установки под проект, с учетом всех технических требований.
Поставляются в сборе и укомплектованы трубопроводами, обратными клапанами, задвижками, шкафом управления и площадкой технического обслуживания.

Технические данные

Максимальная подача	2000 м3/ч
Максимальный напор	до 65 м
Количество насосов	от 1 до 4
T°_макс. перекачиваемой среды	40 °С*
Сетевое напряжение	220/380/690 В

* Некоторые модификации до 90 °С.

Конструкция и объем поставки

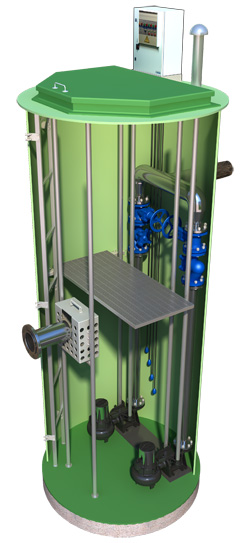

В канализационных насосных станциях Гранфлоу применяется корпус, изготовленный из высокопрочного и легкого стеклопластика. Цилиндрический корпус станции изготавливается из высокопрочного стеклопластика путем намотки стекловолокнистых нитей, пропитанных смолой. Процесс намотки корпуса происходит на специальном барабане, диаметр которого устанавливается в зависимости от проектных условий, обозначенных в заказе клиента.
Для удобства обслуживания установленной техники в корпусе КНС предусмотрена лестница для рабочего персонала.
Корзина для сбора мусора на напорном коллекторе позволяет избежать попадания в резервуар крупногабаритного мусора, способного повредить установленное оборудование.
Канализационные станции Гранфлоу оснащаются погружными насосами серий KC+, KCT+, M и сухоустанавливаемыми моноблочными насосами K-Kompact производства Caprari (Италия). Станции небольшой производительности и объема оснащаются насосами производства Ebara (Япония).
В качестве запорной арматуры применяются специально разработанные для канализационных систем задвижки с обрезиненным клином ГРАНАР KR и обратные клапаны ГРАНЛОК RD, производства АДЛ.
В качестве автоматической системы управления используется электрический шкаф ГРАНТОР, оснащенный функционалом в зависимости от проектных условий и технического задания заказчика.

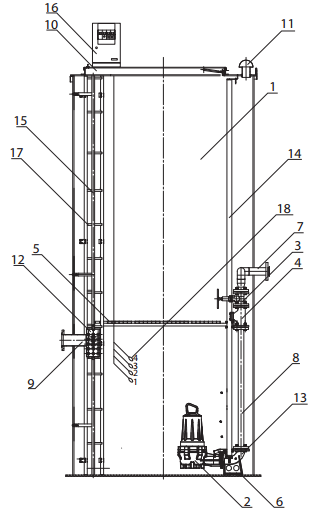

Материалы

Поз.	Деталь	Материал/прочая информация
1	Корпус насосной станции	Стеклопластик
2	Насосы	См. спецификацию насоса
3	Задвижка	Чугун
4	Обратный клапан	Чугун/сталь
5	Площадка обслуживания	Сталь
6	Металлическая рама для крепления насосов	Сталь
7	Напорный трубопровод	Сталь
8	Трубопровод	Нержавеющая сталь
9	Подводящий трубопровод	ПВХ/Сталь
10	Запирающий люк	Стеклопластик/Сталь
11	Вентиляционная труба	Сталь
12	Корзина для сбора мусора	Стеклопластик/Сталь
13	Вильчатая опора насоса	Чугун
14	Направляющие насоса	Сталь
15	Направляющие корзины	Сталь
16	Шкаф управления ГРАНТОР	металл, климатическое исполнение УХЛ1, УХЛ2
17	Лестница для обслуживания	Сталь
18	Поплавковый выключатель типа RLE	ПВХ

Подбор оборудования

Подбор оборудования осуществляется по согласованному техническому заданию заказчика. Технические параметры на первичную обработку отправляются в виде заполненного опросного листа.

Управление

Конструкционные особенности КНС Гранфлоу

В качестве сигнализатора уровня для автоматической работы КНС Гранфлоу стандартно используются поплавковые выключатели типа RLE. Для работы станции с 2-мя насосами применяются 4 выключателя.

Наполнение приемной части резервуара насосной станции осуществляется через подводящий трубопровод. Перед тем как попасть в приемную часть станции, сточные воды проходят через сороудерживающую корзину, где остается крупный мусор. При переполнении корзины ее следует поднять для очистки.

Конструкция и компоновка насосной станции с погружными насосами разработана таким образом, чтобы сократить до минимума время нахождения обслуживающего персонала внутри станции. Такая необходимость возникает при подъеме и опускании насосов (для осмотра, замены или ремонта) и корзины для крупного мусора. Вильчатая опора жестко закреплена на дне корпуса станции, соединение насоса с вильчатой опорой происходит автоматически при совмещении фланца насоса и вильчатой опоры.
