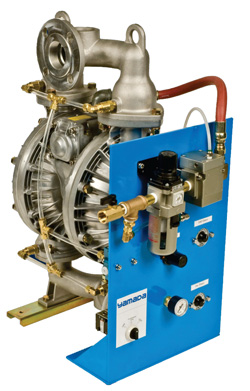

Мембранные насосы с пневмоприводом для перекачивания порошков (P)
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Насосы для перекачивания порошков созданы для оптимизации технологических процессов, связанных с перемещением сыпучих веществ. Это выгодная альтернатива конвейерным и вакуумным системам, обычно используемым для перекачивания подобных сред. Эти насосы могут применяться в химической промышленности или на любом производстве.
Технические характеристики
| Серия | Макс. производительность, (кг/час) | Присоединения, (мм) |
|---|---|---|
| NDP-40 | 500 | Ду 40 |
| NDP-50 | 1000 | Ду 50 |
| NDP-80 | 1500 | Ду 80 |
| Материал мембраны |
|---|
| Неопрен (CR) |
| Нитрилкаучук (NBR) |
| EPDM |
| Сантопрен (TPO) |
| EPDM с сертификатом ATEX (только для NDP-50/80) |
| Материал корпуса |
|---|
| Алюминий |
| Чугун |
| Нержавеющая сталь, AISI 316 S.S. |
Требования к перекачиваемому порошку
| Объемный вес перекачиваемого порошка | не более 0,3 кг/дм3 |
| Максимальная высота самовсасывания | 1,5 м |
| Максимальная высота линии подачи | 3 м |
| Рекомендуемое давление сжатого воздуха | не более 5 бар |
| Максимальный диаметр перекачиваемых частиц | 100 микрон |
Принцип работы насоса
Дальность перекачивания зависит от плотности и диаметра частиц порошка. Например, оксид кремния можно перекачивать на расстояние более 50 метров, а муку не более чем на 10 метров.
Перекачиваемые частицы должны быть абсолютно сухими. Перекачивание кристаллов или хлопьев невозможно. Чем больше объемный вес вещества, тем ниже производительность и меньше дальность перекачивания.
Возможно исполнение насоса с 4-мя дополнительными вентиляционными отверстиями, подводящими воздух к седлу шарика. Использование системы вентиляции клапанов позволяет очищать седла от спрессованного шариком порошка
Конструкция насоса
На насосах NDP-40/50/80 применяется центральный шток и толкатели на мембраны, выполненные из нержавеющей стали, AISI 316 S.S..
Болтовое соединение корпуса насоса упрощает сервисное обслуживание.
Запатентованный не смазываемый воздушный клапан. При использовании Y-образного коллектора производительность увеличивается на 30%.
Серия BH-1
На всасывающем коллекторе устанавливается вентиляционный клапан, срабатывающий от понижения давления.
Серия BH-2
Кроме вентиляционного клапана, на всасывающем на насосе устанавливается система вентиляции седел обратных клапанов.
Серия BH-3
Кроме всех перечисленных опций на насосе устанавливается:
- система разжижения инертного газа, отдельная от линии подачи сжатого воздуха
- реле задержки, запускающее насос через 1-60 секунд после начала разжижения инертного газа, и останавливающее разжижение газа через 1-60 секунд после остановки насоса.
Преимущества мембранных насосов с пневмоприводом по сравнению с конвейерами и пневмопогрузчиками:
- Низкие затраты на создание и эксплуатацию системы.
- Нет необходимости использовать электричество в запыленных помещениях.
- Легкость сервисного обслуживания.
- Малые габариты системы.
- Бережное перекачивание продукта.
- Взрывозащищенное исполнение по ATEX.
Внимание! По вопросам химической совместимости материалов обращайтесь к инженерам Компании ТЭКНА.
