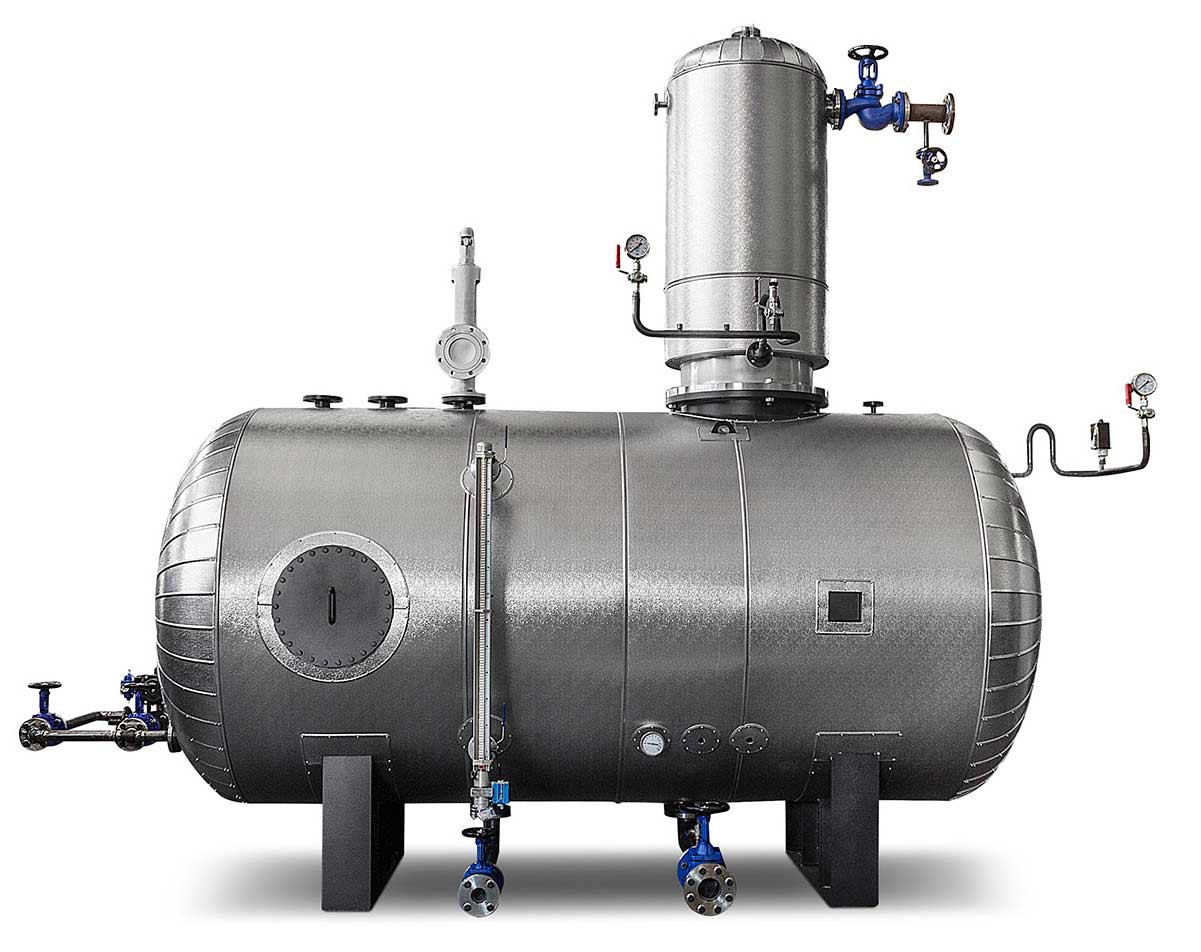

Деаэраторы атмосферные серии LDEGP

Деаэраторы серии DEG P являются термофизическими деаэраторами и предназначены для термической деаэрации и удаления растворенного кислорода в питательной воде, подаваемой на паровые котлы и парогенераторы.

В термофизический наддувный деаэратор подается питательная вода, обработанная соответствующей системой водоподготовки. Подачу подготовленной питательной воды контролирует двухходовой модуляционный пневматический клапан, который получает сигнал от регулятора уровня, установленного в горизонтальном накопительном резервуаре. Вода подается в верхнюю часть деаэрационной колонки и, спускаясь, попадает на круглые тарелки, имеющие специальные отверстия, через которые подается восходящий поток греющего пара. В верхней части деаэрационной колонки предусмотрено соединение для возврата конденсата и установлен ручной сбросной клапан отвода кислорода.

Данное оборудование имеет расчетное давление 0,5 бар и не попадает под действие Директивы 2014/68/EU “PED”.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• горизонтальный цилиндрический накопительный резервуар, имеющий выпуклые днища; исполнение из углеродистой стали (предлагается также вариант из нержавеющей стали AISI 304); со встроенным инжекторным диффузором подачи греющего пара для поддержания температуры деаэрированной воды;
• вертикальная деаэрационная колонка изготовлена их углеродистой стали (предлагается также вариант из нержавеющей стали AISI 304), имеющая фланцевое соединение с накопительным резервуаром, оснащенная установленными внутри перфорированными тарелками, выполненными из нержавеющей стали AISI 304 и предназначенными для распыления воды;
• изоляционное покрытие из минеральной ваты высокой плотности с внешней обшивкой из листового алюминия;
• опорные седла, выполненные из листовой стали и опорное основание, изготовленное из стального профиля, формирующие несущую конструкцию деаэратора.

Деаэратор должен быть установлен на высоте, обеспечивающей необходимое давление на всасе питательного насоса котла парового котла или парогенератора во избежание кавитации. Данная высота зависит от температуры воды в деаэраторе, от гидравлического сопротивления магистрали, соединяющей деаэратор с котлом, а также от характеристик питательных насосов (см. техническое руководство на насосы).

Оборудование соответствует актуальным Техническим регламентам Таможенного Союза: ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011.

СЕРИЙНАЯ КОМПЛЕКТАЦИЯ

Группа регулирования подачи пара для поддержания температуры (105°C) в накопительном резервуаре, состоящая из следующих элементов:

• паровой модуляционный самоуправляемый клапан или с пневмоприводом
• запорные клапаны на магистрали подачи пара и на байпасе
• фильтр на магистрали подачи пара
• соответствующие паровые инжекторы
• датчик температуры

Группа регулирования подачи пара для поддержания давления (0,2 – 0,4 бар) в деаэрационной колонне, состоящая из следующих элементов:

• паровой модуляционный самоуправляемый клапан или с пневмоприводом
• запорные клапаны на магистрали подачи пара и на байпасе
• фильтр на магистрали подачи пара
• соответствующие паровые инжекторы
• датчик давления

Группа подачи питательной воды для контроля уровня в накопительном резервуаре, состоящая из следующих элементов:

• электромагнитный клапан подачи питательной воды
• запорные клапаны на магистрали подачи воды и на байпасе
• водяной фильтр
• регулятор уровня с датчиками уровня
• индикатор уровня
• термометр
• дренажный клапан
• предохранительный клапан
• клапан вакуум-прерыватель

Шкаф управления, защита IP55, 400 В/3 + N/50 Гц

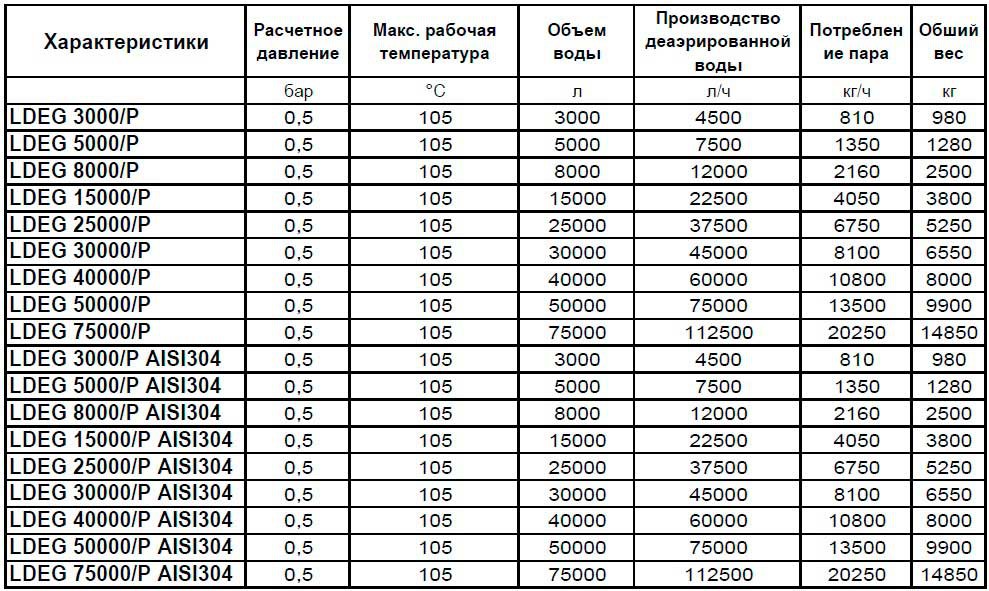

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

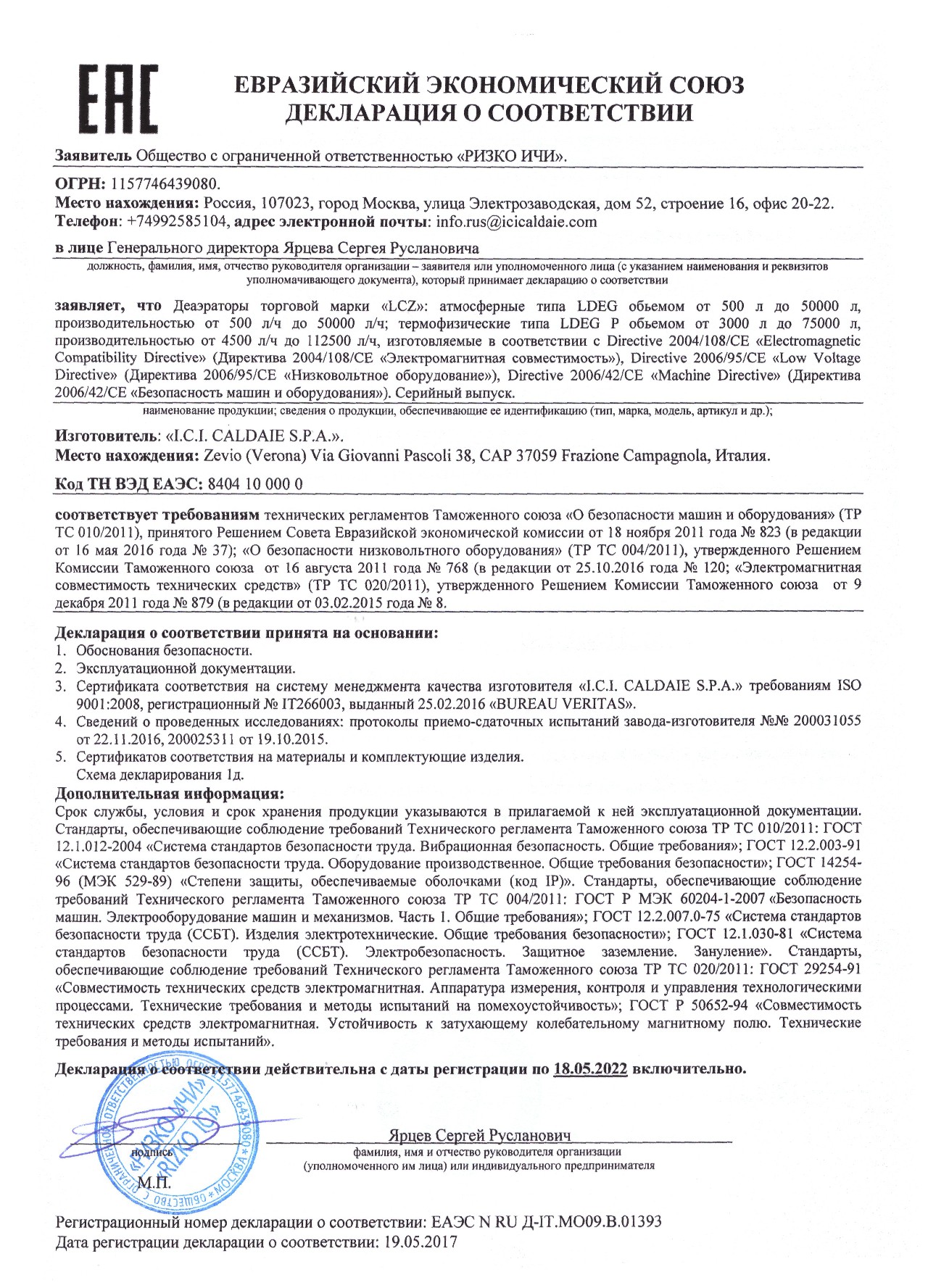

Сертификат

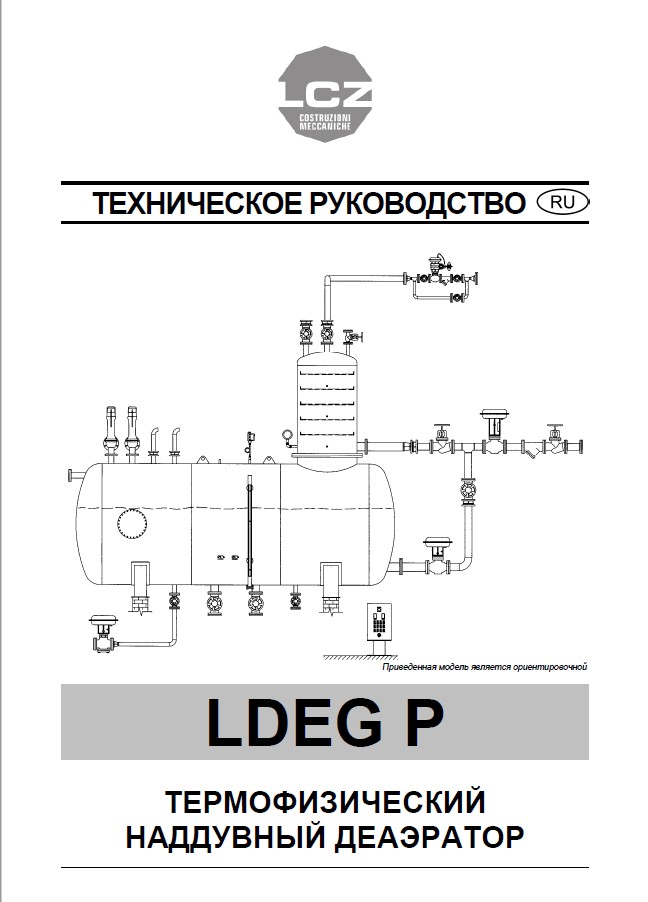

Руководство

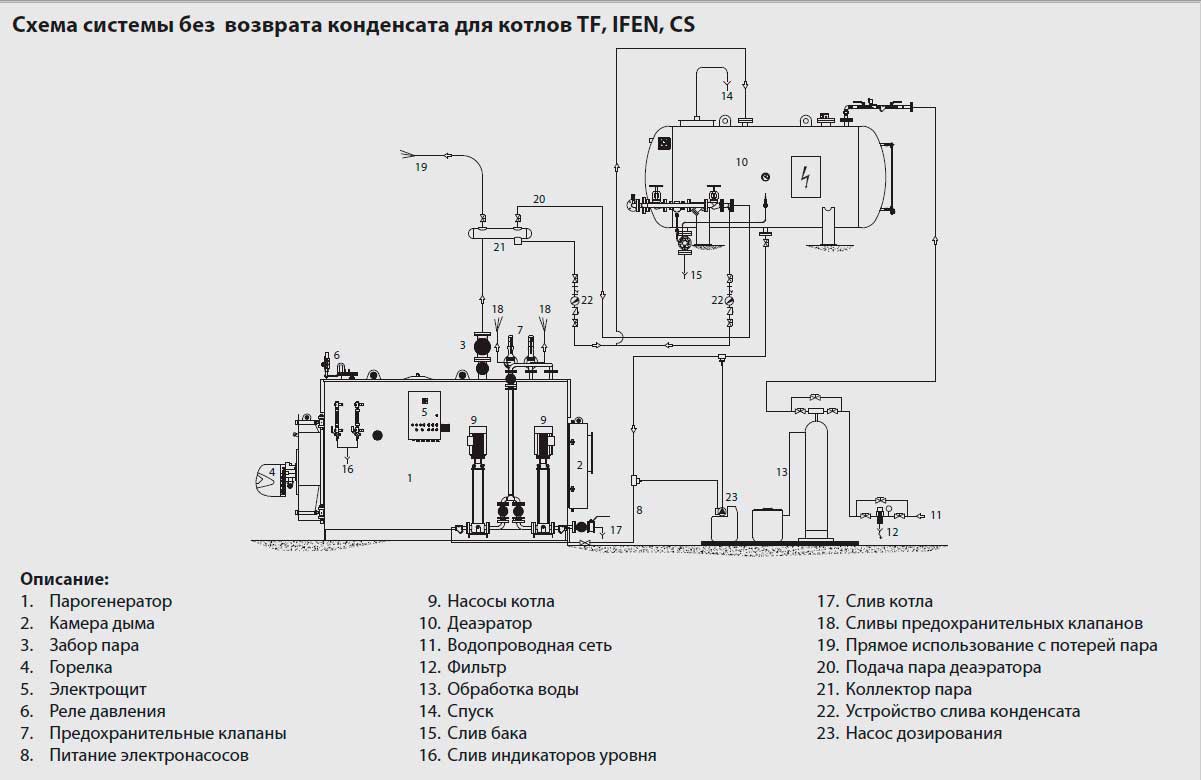

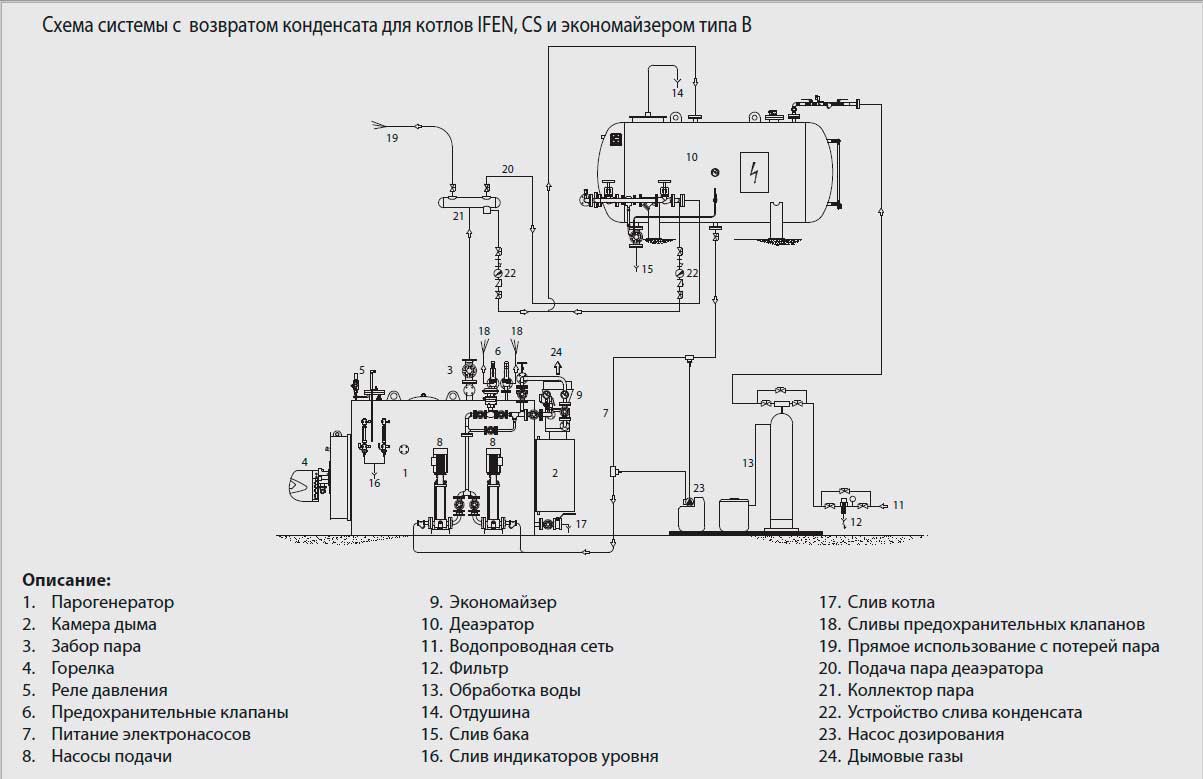

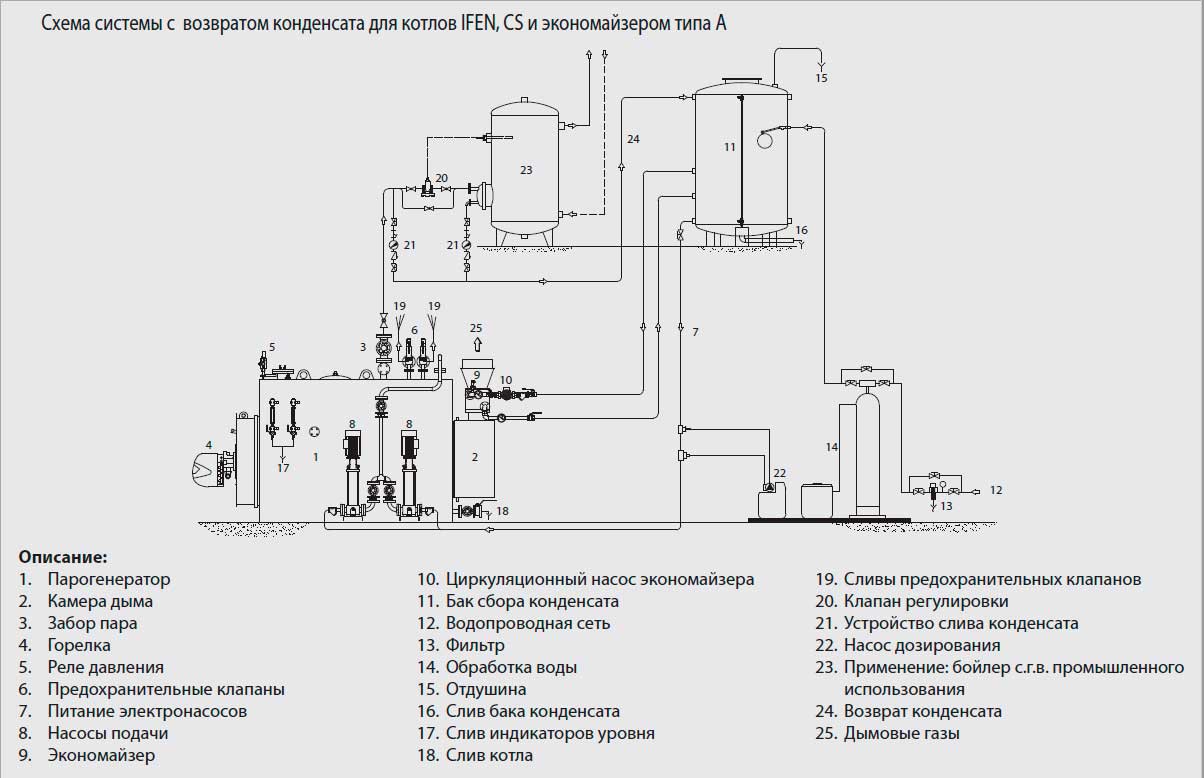

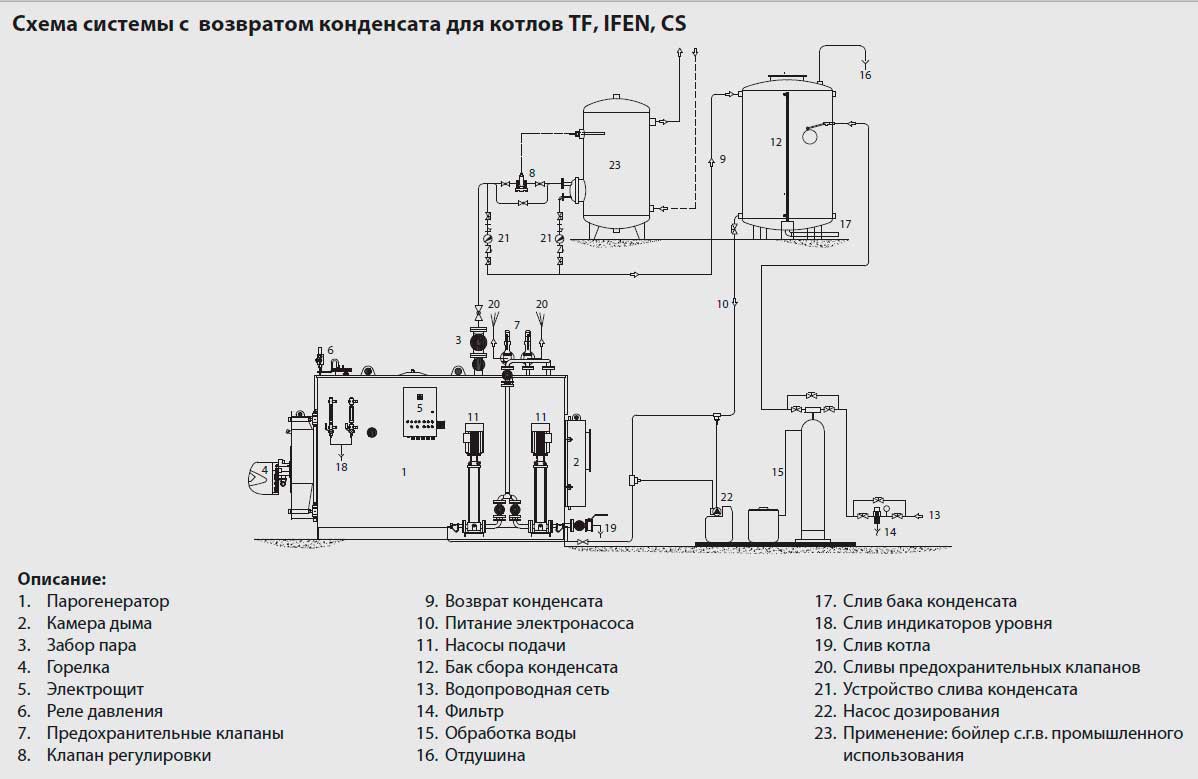

Функциональные схемы
