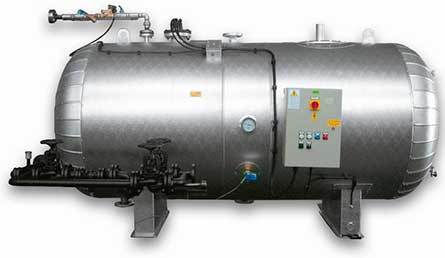

Деаэраторы атмосферные серии LDEG

Деаэраторы серии DEG являются деаэраторами атмосферного типа и предназначены для термической деаэрации и снижения концентрации растворенного кислорода в питательной воде, подаваемой на паровые котлы и парогенераторы. Дегазация происходит за счет контролируемой подачи пара, повышающего температуру деаэрированной воды, находящейся внутри накопительного резервуара деаэратора. Деаэраторы являются устройствами неполной дегазации питательной воды и требуют дополнительного применения химических средств для удаления остаточного кислорода.

ОСОБЕННОСТИ КОНСТРУКЦИИ:

• горизонтальный цилиндрический накопительный резервуар, имеющий выпуклые днища; исполнение из высококачественной стали S235JR UNI EN 10028/2;
• паропровод-диффузор, подающий пар для подогрева воды внутрь резервуара, поставляемый в комплекте с соответствующими инжекторами;
• опорные седла, выполненные из листовой стали, формирующие несущую конструкцию деаэратора;
• термоизоляция, выполненная из минеральной ваты высокой плотности и имеющая внешнюю обшивку из алюминиевого листа.

Деаэратор должен быть установлен на высоте, обеспечивающей необходимое давление на всасе питательного насоса котла парового котла или парогенератора во избежание кавитации. Данная высота зависит от температуры воды в деаэраторе, от гидравлического сопротивления магистрали, соединяющей деаэратор с котлом, а также от характеристик питательных насосов (см. техническое руководство на насосы).

Оборудование соответствует актуальным Техническим регламентам Таможенного Союза: ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011.

CЕРИЙНАЯ КОМПЛЕКТАЦИЯ

Группа терморегулятора для поддержания температуры (90°C) в накопительном резервуаре посредством подаваемого пара, состоящая из следующих элементов:

• модуляционный двухходовой регулирующий клапан самоуправляемый или с пневмоприводом
• датчик температуры
• фильтр на магистрали подачи пара
• 2 запорных проходных клапана
• 1 запорный проходной клапан с запущенным потоком

Группа подачи питательной воды, состоящая из следующих элементов:

• электромагнитный клапан подачи питательной воды
• водяной фильтр
• 2 запорных шаровых крана
• запорный шаровый кран на байпасе

Автоматический регулятор уровня с датчиками проводимости, состоящий из следующих элементов:

• датчик открытия электромагнитного клапана подачи питательной воды
• датчик закрытия электромагнитного клапана подачи питательной воды
• датчик тревоги и сигнализации по низкому уровню воды

Группа продувки, состоящая из следующих элементов:

• дренажный клапан проходной

Шкаф управления, защита IP 55, состоящий из следующих элементов:

• главный выключатель
• регулирующее реле уровня воды в накопительном резервуаре
• реле сигнала тревоги по низкому уровню воды
• индикатор сигнала тревоги по низкого уровню воды
• сигнальная сирена

ВНИМАНИЕ! Все чертежи, электрические схемы, функциональные схемы носят исключительно ознакомительный характер и могут меняться в зависимости от конкретного заказа и набора выбранных опций. Отсутствующую информацию можно запросить, обратившись к нам в офис.

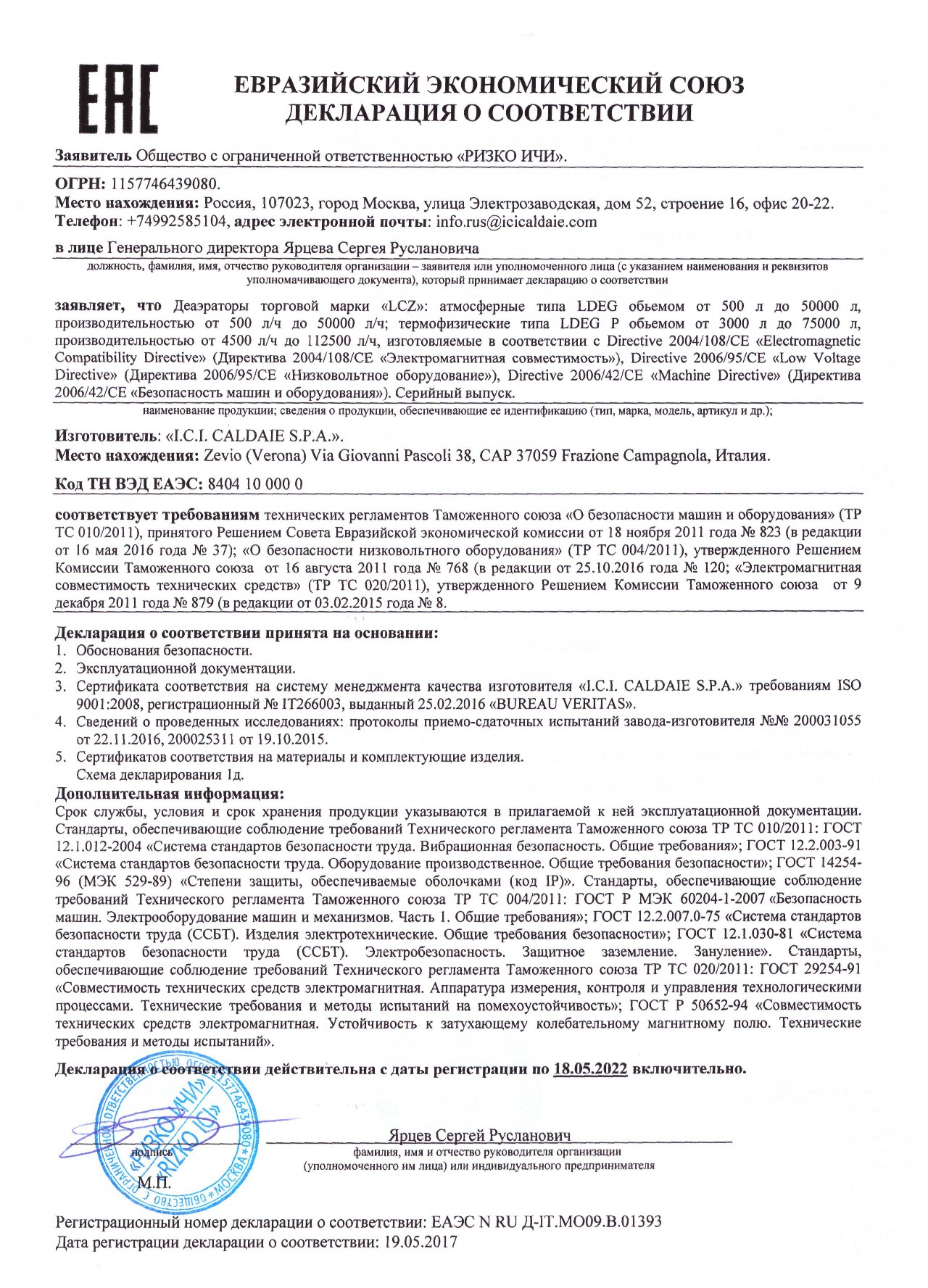

Сертификат

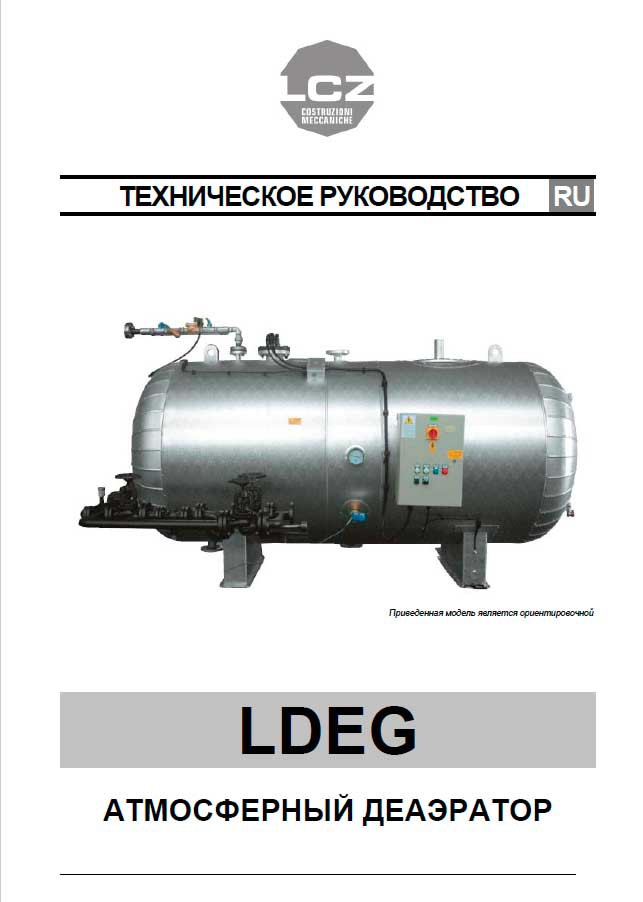

Руководство
