Устройства мягкого пуска среднего напряжения

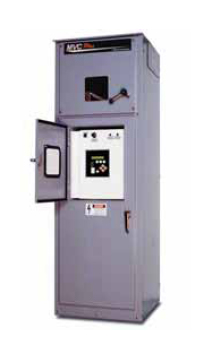

Мягкий пускатель MVC

(на 3 кВ, 6 кВ, 10 кВ и 15 кВ)

Основные функции

• Продвинутые функции защиты двигателя и кривые разгона / торможения, программируемые с помощью панели управления или портативного компьютера.
• Оптоволоконная изоляция (класс 110 кВ импульсного напряжения) секции низкого напряжения обеспечивают надежность и безопасность.
• Встроенный трансформатор на 120 В, измерение тока и напряжения.
• Выключатель нагрузки с блокировкой дверцы для безопасности.
• Видимые заземления.
• Предохранители двигателя с индикацией перегоревших предохранителей.
• Вакуумный контактор.
• Байпасный шунтирующий контактор.
• Силовой тиристорный выпрямительный модуль с трансформатором тока для надежной работы тиристоров.
• Реле задержки времени, до 12 входов.
• Защита от потери земли.
• Главный ввод, основание с отверстиями для ножек. Съемная вводная панель для легкого подключения.
• Шкаф стандарта NEMA 12 (IP54) с изолирующими прокладками.

Технические характеристики

Номинальная мощность: От 500 до 11000 кВт;

Питающее напряжение: 2000–15000 В;

Номинальный ток: 200–600 A;

Степень защиты: IP54;
