Электроприводы среднего напряжения

Область применения Применение двигателей среднего напряжения дает ряд неоспоримых преимуществ, если речь идет о больших мощностях. Но появляется необходимость регулирования оборотов или обеспечения мягкого пуска такого механизма. Решение этой задачи зачастую приносит колоссальные затраты, связанные с приобретением почти эксклюзивных преобразователей частоты и мягких пускателей средней мощности. <br/>Компания АДЛ предлагает два технических решения, позволяющих решить эту задачу иным образом:

К основным преимуществам решения на основе частотного преобразователя можно отнести:

• Разумную цену по сравнению с дорогостоящими преобразователями частоты среднего напряжения;
• гальваническую развязку системы благодаря наличию трансформатора;
• устройство мягкого пуска среднего напряжения от 500 до 11000 кВт, от 2 до 15 кВ;
• преобразователь частоты среднего напряжения от 400 до 2000 кВт, 3 кВ, 6 кВ и 10 кВ.

Отличительная особенность данных предложений заключается в том, что Вы используете низковольтные устройства, но в сочетании с понижающим и повышающим трансформаторами. Главное преимущество таких схем – существенно меньшая цена по сравнению с механизмами на средние напряжения.

• значительно увеличенный ресурс благодаря отсутствию воздействия высокочастотных составляющих на двигатель;
• снижение электромагнитных помех благодаря наличию трансформатора.

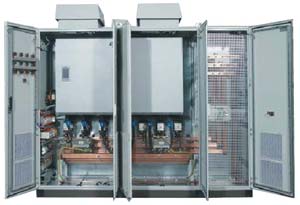

Расшифровка компонентов блок-схемы: Шкаф низкого напряжения включает в себя преобразователь частоты FDU40/69 Emotron (Швеция), предохранители, синус фильтр, входной рубильник.

Преобразователь частоты осуществляет управление частотой вращения электродвигателя, его плавный пуск и останов, защиту.

Синус фильтр улучшает синусоидальность выходного напряжения.

Трансформатор Т1 (сухой, двухобмоточный, 12-пульсный) – понижает напряжение питания до 380 В/690 В и обеспечивает гальваническую развязку электропривода с питающей сетью.

Трансформатор Т2 (сухой, двухобмоточный, 6-пульсный) – повышает выходное напряжение преобразователя частоты до 6 кВ, 3 кВ, 10 кВ и обеспечивает гальваническую развязку преобразователя частоты с электродвигателем.

Д – электродвигатель.

Подробная информация по описанию устройства мягкого пуска среднего напряжения (от 500 до 11000 кВт, от 2 до 15 кВ) – по запросу.
