Термостатический конденсатоотводчик TC-300
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Конденсатоотводчик TC-300 предназначен для применения в системах с небольшими расходами конденсата (паровые спутники, варочные котлы, стерилизаторы). Разработаны для более длительной работы чем другие конденсатоотводчики, пропускная способность которых превышает требуемую.
Конденсатоотводчик автоматически настраивается на требуемую пропускную способность, включая залповые пусковые нагрузки, при всех давлениях из диапазона допустимых для этого конденсатоотводчика.
Помимо использования в качестве КО, может применяться как воздушник в паровых системах. Содержит встроенный фильтр.
Присоединение
Резьбовое, под приварку, фланцевое.
Технические характеристики
| Максимально допустимое давление | 3,2 МПа |
| Максимально допустимая температура | 350 °С |
| Максимальное рабочее давление | 1,7 МПа |
| Максимальная рабочая температура | 207 °С |

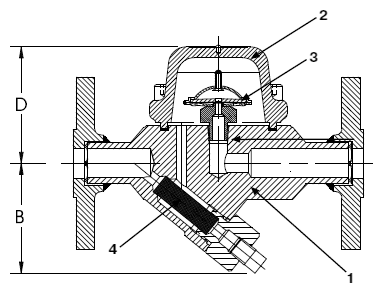

Габаритные размеры
| Модель | DN | Резьба/под приварку | Фланец | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Размеры, мм | Масса, кг | Размеры, мм | Масса, кг | ||||||
| B | C | D | A | CC | D | ||||
| TC-300 | 15 | 117 | 90 | 60 | 1,9 | 117 | 150 | 60 | 4.3 |
| 20 | 90 | 150 | 4.5 | ||||||
| 25 | – | 160 | 4.7 | ||||||
Спецификация
| 1. Корпус | Углеродистая сталь ASTM-A-105 |
| 2. Крышка | |
| 3. Капсула | Нержавеющая сталь 304 |
| 4. Фильтр | Нержавеющая сталь |
Расход, (кг/ч)
| Тип | Перепад давления, (МПа) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,035 | 0,07 | 0,14 | 0,2 | 0,3 | 0,35 | 0,5 | 0,7 | 1,05 | 1,4 | 1,7 | |
| TC-300* | 54 | 68 | 145 | 177 | 191 | 222 | 259 | 295 | 318 | 408 | 454 |
| TC-300** | 45 | 77 | 113 | 136 | 159 | 181 | 218 | 263 | 318 | 363 | 431 |
| TC-300*** | 4,5 | 5,9 | 8,2 | 9,1 | 10,9 | 11,8 | 13,6 | 15,9 | 18,1 | 20,9 | 22,7 |
* — пропускная способность по холодной воде (запуск 21 °С).
** — пропускная способность по горячей воде (запуск 100 °С).
*** — температура на 10 °C ниже насыщения.
Примечание: пропускная способность при условии, что нет противодавления. Пропускная способность будет меняться в зависимости от температуры конденсата. Когда требуется большая пропускная способность, конденсатоотводчик подстраивается под новую нагрузку автоматически, но не более указанной в таблице.
Установка: горизонтальная — рекомендуемая, вертикальная.
