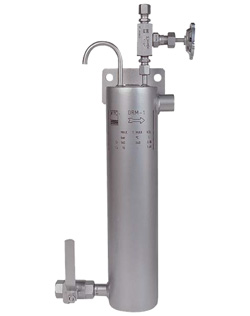

Охладитель отбора проб DRM-1

Применение

Охладитель отбора проб служит для отбора проб котловой воды, конденсата и других жидкостей. Охладитель предотвращает выброс пара из проб жидкостей находящихся под высоким давлением. Выброс может быть опасен и приводит к неправильному отбору проб. Этот прибор может быть использован для анализа воды в котле или для других целей связанных с взятием проб или охлаждением совместимых с материалами, из которых выполнен охладитель.

Присоединение

ISO 228/1 1978 (DIN-259).

Основные характеристики

  • Все компоненты выполнены из нержавеющей стали (EN-1.4401).
  • Полировка.
  • Простота конструкции.
  • Легкая установка.
  • Каждый компонент промаркирован, зарегистрирован и проверен.

Габаритные размеры

R R1 H h L L1 L2 d B D K I b Отв. Вес, (кг)
1/2" 1/2" 390 95 313 307 235 Ø6/8 89 105 80 12 15 2 3,87

Условия работы

Контур отбора проб C1 Макс. Давление, МПа 14
Макс. температура, °C 340
Объем, л 0,16
Схема охладителя C2 Макс. Давление, МПа 1,0
Макс. температура, °C Рекомендуемая температура образца 24-26°C
Объем, л 1,48

Работа

  1. Откройте клапан подачи холодной воды.
  2. Плавно открывайте клапан подачи отбираемой среды до тех пор, пока температура отбора образца не будет в интервале 24-26°C.
  3. Перекройте подачу отбираемой среды.
  4. Перекройте клапан подачи холодной воды.

Комплект поставки

  • Корпус со змеевиком.
  • Игольчатый вентиль.
  • Запорный шаровый кран.
