Отделители пара вторичного вскипания
Применение
Предназначен для отделения пара вторичного вскипания из конденсата высокого давления. Используется преимущественно в системах продувки котлов с целью повышения энергоэффективности рабочего цикла. Принцип действия основан на вскипании высокотемпературного конденсата при быстром понижении его давления ниже состояния насыщения при поступлении в корпус устройств.
Присоединение
Внутренняя резьба BSP, фланцы по DIN.
Установка
Вертикальная. Требуется установка предохранительного клапана, а на линии выхода конденсата необходимо установить конденсатоотводчик.
Технические характеристики
| Максимально допустимое давление | 1,6 МПа |
| Максимально допустимая температура | 250 °C |
Зависимость «Температура–Давление»
| °С | МПа |
|---|---|
| 120 | 1,6 |
| 198 | 1,4 |
| 250 | 1,3 |

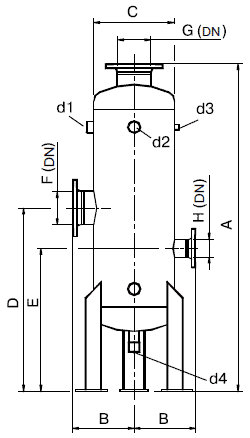

Габаритные размеры
| Тип | Размеры, (мм) | d1 | d2 | d3 | d4 | Масса, (кг) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | B | C | D | D1 | E | F | G | H | I | ||||||
| РП.06 | 1400 | 1200 | 185 | 170 | 800 | 600 | 635 | 50 | 50 | 50 | 853 | 3/4" | 2" | 1/2" | 1" | 80 |
| РП.08 | 1500 | 1300 | 210 | 220 | 810 | 610 | 645 | 80 | 80 | 50 | 905 | 1" | 2" | 1/2" | 1" | 125 |
| РП.12 | 1540 | 1340 | 265 | 325 | 830 | 630 | 660 | 100 | 100 | 50 | 1000 | 11/2" | 2" | 1/2" | 1" | 195 |
| РП.16 | 1660 | 1460 | 310 | 410 | 930 | 730 | 725 | 150 | 150 | 80 | 1148 | 11/2" | 2" | 1/2" | 11/2" | 290 |
| РП.18 | 1610 | 1410 | 330 | 460 | 965 | 765 | 755 | 150 | 150 | 80 | 1148 | 2" | 2" | 1/2" | 11/2" | 385 | &
