Установки двойного действия Double Duty
Популярные сферы применения установок двойного действия Double Duty:
- Калориферы для подогрева воздуха.
- Автоклавы и пропарочные камеры.
- Котлы с паровой рубашкой.
- Емкости под вакуумом.
- Баки пара вторичного вскипания.
- Пластинчатые и кожухотрубные теплообменники.
- Абсорбционные холодильные установки.
- В условиях низкого давления.
А также в других случаях, когда применяется регулирование давления пара.
Явление «застоя» конденсата при переменной подаче пара

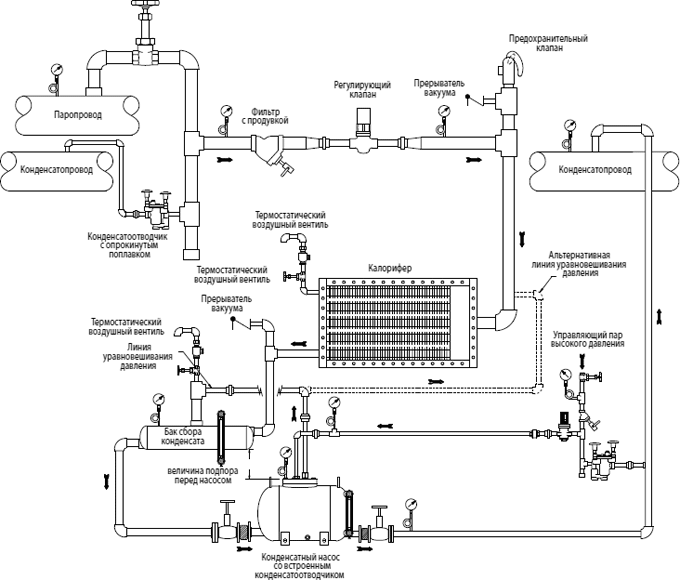

Установки двойного действия Double Duty — это конденсатный насос со встроенным конденсатоотводчиком в одном корпусе.Для обеспечения точного контроля температуры выходящего продукта требуется изменять давление пара, подаваемого в теплообменник. Из-за изменения давления пара в теплообменнике может возникать явление «застоя» конденсата. Это явление возникает тогда, когда конденсат не может протекать через конденсатоотводчик, т. к. перепад давления очень мал или отрицательный. При условиях «застоя» теплообменник может быть частично или полностью заполнен конденсатом.
Когда давление пара в системе значительно превышает противодавление, конденсатоотводчик работает как обычно. Когда давление падает до давления, вызывающего «застой», насос работает и перекачивает конденсат через выходной клапан конденсатоотводчика. Таким образом, регулирование температуры и отвод конденсата происходит при любых условиях.
Подбор установок двойного действия осуществляется на основании расчета критической («застойной») нагрузки.
При работе оборудования в режиме «застойной» нагрузке могут возникать следующие негативные последствия:
- гидроудар, т.к. пар и конденсат находятся вместе в одном пространстве;
- коррозия, вызванная образованием углекислоты при переохлаждении конденсата;
- неточный температурный контроль.
