Установка сбора и возврата конденсата Valsteam ADCA ADCAMAT POPK-S
Установка по сбору и возврату конденсата включает все необходимые элементы для перекачивания конденсата. После подключения к линии конденсата и паропроводу установка сразу готова к эксплуатации. По умолчанию, присоединительные диаметры конденсатных линий к ресиверу (2 шт.) – внутренняя резьба Ду 50, патрубок для выпуска в атмосферу – внутренняя резьба Ду 80.
Присоединение: фланцы по DIN.

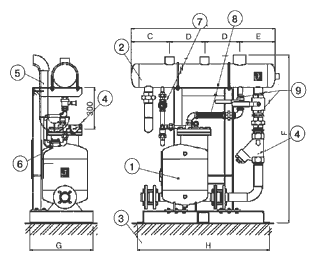

Спецификация
| 1. Насос | Сталь |
| 2. Ресивер | Сталь |
| 3. Металлическая рамка | Сталь |
| 4. Фильтр | Чугун |
| 5. Перелив | Сталь |
| 6. Конденсатоотводчик TH21 | Сталь С 22.8 |
| 7. Смотровое стекло SW12 | Латунь |
| 8. Гибкий шланг | Нерж. сталь |
| 9. Шаровой кран | Сталь |
Габаритные размеры
| Ду | Размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| A | C | D | E | F | G | H | |
| 25 x 25 | 990 | 255 | 250 | 235 | 1210 | 450 | 940 |
| 40 x 40 | 1090 | 305 | 250 | 285 | 1210 | 450 | 940 |
| 50 x 50 | 1120 | 320 | 250 | 296 | 1260 | 450 | 940 |
| 80 x 50 | 1140 | 330 | 250 | 310 | 1330 | 55 | 1040 |
