Установка сбора и возврата конденсата СТИМФЛОУ УКН
Установка по сбору и возврату конденсата включает все необходимые элементы для перекачивания конденсата. После подключения к линии конденсата и паропроводу установка сразу готова к эксплуатации. По умолчанию, присоединительные диаметры конденсатных линий к ресиверу (2 шт.) – фланец DN 50, патрубок для выпуска атмосферу – фланец DN 80.
Присоединение
Фланцы по DIN.
Спецификация
| 1. | Насос | СТИМПАМП КН® Сталь |
| 2. | Ресивер | Сталь |
| 3. | Металлическая рамка | Сталь |
| 4. | Фильтр | Чугун/Сталь |
| 5. | Перелив | Сталь |
| 6. | Конденсатоотводчик | Сталь |
| 7. | Смотровое стекло | Латунь/Сталь |
| 8. | Гибкий шланг | Нерж. сталь |
| 9. | Шаровой кран | Сталь |

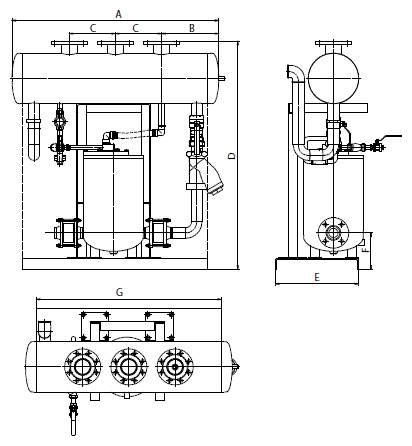

Габаритные размеры
| DN, (мм) | Размеры, (мм) | ||||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |
| 25 х 25 | 990 | 258 | 250 | 1230 | 450 | 237 | 1000 |
| 40 х 40 | 1090 | 285 | 250 | 1230 | 450 | 237 | 1000 |
| 50 х 50 | 1200 | 339 | 250 | 1230 | 450 | 237 | 1000 |
| 80 х 50 | 1330 | 310 | 325 | 1330 | 630 | 255 | 1130 |
Возможные исполнения
Компактный блок, собранный на общей раме из 2-х или 3-х насосов.
