Одностороннее смотровое стекло CC02, DN ½"-1"
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Технические характеристики
| Максимально допустимое давление | 4,0 МПа |
| Максимально допустимая температура | 280 °С |
| Минимально допустимая температура | -10 °С/-60 °С |
Описание
Для визуального контроля направления и состояния рабочей среды в трубопроводах. Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.
Присоединение
Резьбовое (GAS, NPT, SW).
Спецификация
| Углеродистая сталь | Нержавеющая сталь | |
|---|---|---|
| 1. Корпус | Угл.сталь (EN-1.1191) | Нерж. сталь (EN-1.4401) |
| 2. Крышка | Угл. сталь (EN-1.1191) | Нерж. сталь (EN-1.4401) |
| 3. Уплотнение | Графит | |
| 4. Стекло | Боросиликатное стекло | |
| 5. Болт | Угл.сталь (EN-1.1191) | Нерж. сталь (EN-1.4401) |
| 6. Шайба | Угл.сталь (EN-1.1141) | Нерж. сталь (EN-1.4401) |
Зависимость "Температура-Давление"
| Материал корпуса | Углеродистая сталь EN-1.1191 | Нержавеющая сталь EN 1.4401 | ||||||
|---|---|---|---|---|---|---|---|---|
| Давление, МПа | 4,0 | 3,5 | 2,8 | 2,4 | 4,0 | 3,4 | 3,2 | 2,9 |
| Максимальная рабочая температура, °С | 120 | 200 | 280 | 280 | 120 | 200 | 280 | 280 |
| Минимальная рабочая температура, °С | -10 | -60 | ||||||

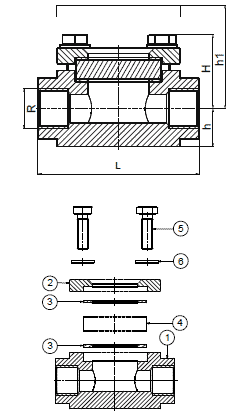

Габаритные размеры и масса
| R | Размеры, (мм) | Масса, кг | |||
|---|---|---|---|---|---|
| H | h | h1 | L | ||
| ½" | 39 | 20 | 60 | 85 | 1,42 |
| ¾" | 45 | 25 | 66 | 95 | 2,32 |
| 1" | 57 | 30 | 87 | 105 | 3,60 |
Установка: устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров и другого оборудования.
Рекомендуется выбирать на участке трубопровода самую нижнюю точку в случае установки смотрового стекла за конденсатоотводчиком, при этом при его периодической работе смотровое стекло необходимо устанавливать на расстоянии не менее 1 м от конденсатоотводчика.
Пример заказа: СС02.03.15.4 — смотровое стекло одностороннее из углеродистой стали, диаметром 15 мм, максимально допустимое давление 4,0 МПа, резьбовое присоединение.
СС02.04.20.4 — смотровое стекло одностороннее из нержавеющей стали, диаметром 20 мм, максимально допустимое давление 4,0 МПа, резьбовое присоединение.
