Описание
Производство сепараторов пара
Предлагаем центробежный сепаратор производства компании АДЛ для удаления конденсата из паропроводов и систем сжатого воздуха. На дренажном патрубке требуется установка конденсатоотводчика. Максимальный эффект осушения пара достигается при скоростях от 20 до 40 м/с. Изготавливается из углеродистой стали Cт 20 к.
Присоединение
Фланцы по DIN.
Установка
Строго горизонтальная, направление потока должно совпадать с направлением стрелки на корпусе.
Технические характеристики
| Максимально допустимое давление | 2,5 МПа |
| Максимально допустимая температура | 300 °C |
| Минимальная скорость пара | 15 м/с |
| Исполнение | прямой горизонтальный вход и выход |

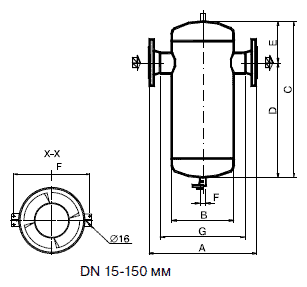

Габаритные размеры, DN 15–150
| DN, (мм) | Размеры, (мм) | Объем, (дм3) | Масса, (кг) | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||
| 15 | 230 | 114 | 260 | 190 | 70 | 1/2" | 2,0 | 5,0 |
| 20 | 230 | 114 | 280 | 205 | 75 | 1/2" | 2,2 | 6,0 |
| 25 | 230 | 114 | 300 | 225 | 75 | 1/2" | 2,4 | 7,0 |
| 32 | 260 | 133 | 395 | 305 | 90 | 1/2" | 4,5 | 12,0 |
| 40 | 260 | 133 | 435 | 335 | 100 | 1/2" | 5,0 | 13,8 |
| 50 | 310 | 159 | 505 | 395 | 110 | 1/2" | 8,2 | 19,5 |
| 65 | 380 | 219 | 558 | 410 | 148 | 3/4" | 16,1 | 32,0 |
| 80 | 390 | 219 | 610 | 450 | 160 | 3/4" | 17,8 | 37,7 |
| 100 | 500 | 273 | 725 | 540 | 185 | 3/4" | 35,3 | 57,0 |
| 125 | 555 | 325 | 845 | 599 | 246 | 1" | 59 | 95 |
| 150 | 585 | 377 | 1050 | 770 | 280 | 1" | 98 | 153 |
