Биметаллический конденсатоотводчик «Стимакс» серии В 32

Вернуться к: Биметаллические конденсатоотводчики СТИМАКС

Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86

Описание

Применение

Биметаллический конденсатоотводчик серии В 32 используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.

Присоединение

Резьбое, фланцевое.

Технические характеристики

Максимально допустимое давление	4,0 МПа
Максимально допустимая температура	400 °С
Максимальное рабочее давление	2,4 МПа

Габаритные размеры

Тип	R/DN	Присоединение	Размеры, мм			Масса, кг
Тип	R/DN	Присоединение	H	h	L₁	Масса, кг
В 32.24.015 Р/Р	1/2"	резьбовое	115	26	110	2,6
В 32.24.020 Р/Р	3/4"	резьбовое	115	26	110	2,5
В 32.24.015 Ф/Ф	15	фланцевое	115	26	150	4
В 32.24.020 Ф/Ф	20		115	26	150	4,5
В 32.24.025 Ф/Ф	25		115	26	160	5

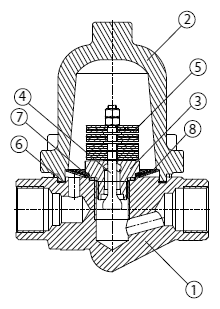

1. Корпус	Углеродистая сталь (EN-1.0460)
2. Крышка	Углеродистая сталь (EN-1.0460)
3. Седло	Нержавеющая сталь (EN-1.4305)
4. Плунжер	Нержавеющая сталь (EN-1.4112)
5. Биметаллическая пластина	RGR
6. Уплотнение	Графит
7. Уплотнение	Медь
8. Фильтр	Нержавеющая сталь (EN-1.4301)

Расход, (кг/ч)

Тип	R/DN	Перепад давления, (МПа)
Тип	R/DN	0,2	0,4	0,6	0,8	1	1,2	1,4	1,6	1,8	2,0	2,2	2,4
В 32.24*	1/2"-3/4" 15-25	500	645	720	800	850	890	900	900	900	900	900	900
В 32.24**	1/2"-3/4" 15-25	1010	1500	1700	1850	2000	2100	2250	2300	2370	2500	2650	2750

Примечание:

* – пропускная способность по горячему конденсату (на 10 °С ниже температуры насыщения).

** – пропускная способность по холодному конденсату.

Установка: горизонтальная или вертикальная (рекомендуется горизонтальная).
