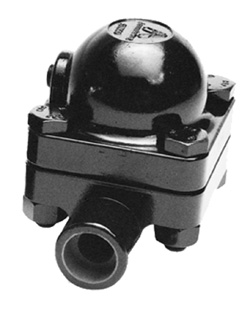

Биметаллический конденсатоотводчик для перегретого пара модели SH-900
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение:
Биметаллический конденсатоотводчик модели SH-900 используется для удаления конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и др. Может устанавливаться на улице. Принцип работы конденсатоотводчика SH-900 основан на различных коэффициентах линейного расширения двухслойного биметаллического элемента, реагирующего на изменения температуры и давление среды, поступающей в корпус устройства. Содержит встроенный фильтр из нержавеющей стали.
Присоединение
Резьбовое, фланцевое, под приварку.
Технические характеристики
| Максимально допустимая температура | 482 °С |
| Максимально допустимое давление | 6,2 МПа |
| Максимальное противодавление | 99 % от входного давления |
| Рекомендуемое минимальное рабочее давление | 1,4 МПа |
Спецификация
| Корпус | Нержавеющая сталь ASTM A351 Gr. CF8M |
| Крышка | |
| Седло | Титан |
| Клапан | Титан |
| Биметаллический элемент | Ni-Cr и нержавеющая сталь |
| Фильтр | Нержавеющая сталь |
Габаритные размеры
| Модель | DN | Размеры, мм | Масса, кг | ||||
|---|---|---|---|---|---|---|---|
| B | C | CC | D | E | |||
| SH-900 | 15 | 115 | 158 | 231 | 95 | 95 | 4,4 |
| 20 | 240 | ||||||
| 25 | 278 | ||||||
Примечание:
SH-900 доступен в двух исполнениях:
– на низкое давление 1,7–4,4 МПа (SH-900L); – на высокое давление 4,1–6,2 МПа (SH-900H).
Для фланцевого исполнения: стандартные фланцы из углеродистой стали, из нержавеющей стали — по запросу.
Установка: горизонтальная — рекомендуемая, вертикальная.
