4-х эксцентриковые дисковые поворотные затворы Quadax (Германия)

Применение

Дисковый затвор Quadax для использования в нефтегазовой, химической, горнодобывающей, криогенной, целлюлозно-бумажной промышленностях, энергетике и др.

Преимущества

• Минимальные утечки даже в криогенном исполнении (тест на утечки криогенного исполнения по стандарту BS 6364: DN 80>>>0,48 Нл/мин, DN 300>>1,5 Нл/мин)
• Крайне низкие моменты открытия
• Высочайшее качество седла и запорной поверхности благодаря патентованной четырехэксцентриковой конструкции
• Минимизация застойных зон благодаря конструктивным особенностям
• Более высокая пропускная способность
• Отсутствие перемещений между диском и седлом, вызванных воздействием рабочей среды, полная герметичность между диском и ламелями
• Герметичность класса «А» в обоих направлениях, даже на предельных параметрах
• Верхний фланец по привод по ISO 5211
• Возможно уплотнение металл по металлу без использования графита
• Работа с кислородом до 30,0 МПа и 550 °C
• Исполнение со стеллитом возможно как опция
• Отсутствие трения между диском и седлом
• Минимальный износ конструкции
• Надежное крепление седел, не требующее их избыточного нагружения
• Благодаря плавающей конструкции диска высокий температурный градиент (перепад температур) не приводит к заклиниванию затвора
• Инновационная конструкция обеспечивает затворам Quadax минимальные деформации штока даже на предельных давлениях
• Пожаробезопасность согласно ISO 10497, API 607, BS6755

Нормы и стандарты

• 97/23 EG Pressure directive
• DIN EN 12516 (DIN 3840)
• ANSI B 16.34
• AD 2000
• AD W 10
• BAM Oxygen application
• TA Luft II
• 94/9 EG ATEX
• ГОСТ Р

Технические характеристики

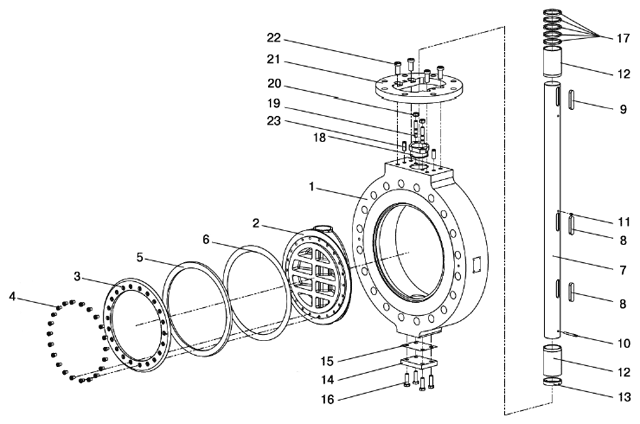

Спецификация

* кроме исполнения под сварку

Возможные исполнения
