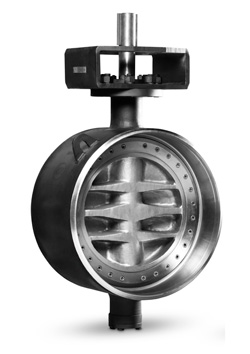

3-х эксцентриковые дисковые затворы «Стейнвал» под приварку



Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86


Описание

Применение

Затворы поворотные дисковые 3-х эксцентриковые «Стейнвал» подходят для применения в условиях высоких температур и давлений, а также коррозионных сред. В то же время они обладают всеми преимуществами обычных дисковых затворов, такими как: малые габариты и масса, простота монтажа, автоматизации и др. Они применяются в теплоснабжении, энергетике, нефтегазовой, нефтехимической, химической, металлургической, целлюлознобумажной и других отраслях промышленности.

Преимущества

  • Уплотнение металл по металлу
  • Отсутствие протечек
  • Герметичное перекрытие в обоих направлениях

Рабочие характеристики

PN 2,5 МПа
Максимальный перепад давления
на затворе, ΔP
2,5 МПа
Испытания на герметичность
по корпусу
3,75 МПа
Испытания на герметичность
уплотнения
2,75 МПа
Испытание воздухом 0,6 МПа
Температура –40 °С ..+315 °С

Технические характеристики

1.Тест и контроль в соответствии с ГОСТ Р 54808-2011.
2.Концы под приварку в соответствии с ГОСТ 16037-80.

Запорный механизм

Для обеспечения герметичности перекрытия затвора в обоих направлениях применена уникальная геометрия, обусловленная инновационной конструкцией запорного механизма, отличающегося от оного в других затворах.

Инновационность заключается в применении тройного эксцентриситета. Два эксцентриситета связаны с положением штока и еще один связан с особым седлом конического профиля.

Формой седла является усеченный наклонный конус, который обеспечивает полную поверхность контакта с диском даже в зоне, близкой к штоку, где у большинства обычных затворов начинаются протечки. Уплотнительное кольцо надежно закреплено, но не имеет жесткого закрепления на диске для обеспечения радиального перемещения. Описанное выше дает первую значимую характеристику — гибкость. Момент закрытия, приложенный к штоку, передается на уплотнительное кольцо, которое благодаря своей конструкции поддерживает однородный контакт с седлом по всей поверхности замкнутой кривой. Получается эффект, аналогичный эффекту при использовании пружины или мягкого седла. Это обеспечивает нулевые протечки в обоих направлениях и дает возможность корпусу и диску расширяться без риска заклинивания. Затвор получает возможность самоподстройки диска к корпусу, которая необходима из-за деформаций корпуса, получаемых от трубопровода и от нагружения давлением. Под уплотнительным кольцом находится спирально-навитая прокладка, предотвращающая протечки вокруг затвора.
