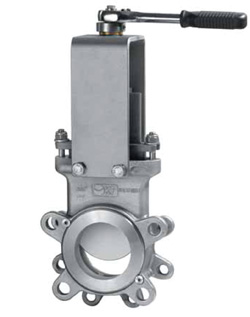

Тип KP
Затвор Orbinox типа КР применяется для изоляции емкости хранения и основной системы. Установка затвора позволяет обслуживать подведенную систему без осушения емкости.
Размер: DN 80 мм.
Максимальное рабочее давление: 1,0 МПа.
Спецификация
| Нержавеющая сталь | |
|---|---|
| 1. Корпус | CF8M |
| 2. Нож | AISI 316 |
| 3. Седловое уплотнение | EPDM |
| 4. Фиксирующее кольцо типа «К» | AISI 316 |
| 5. Уплотнение по корпусу | Dynapack (Графит, пропитанный PTFE) + кольцо EPDM |
| 6. Крышка сальника | CF8M |
| 7. Ходовая гайка | Латунь |
| 8. Шток | AISI 430 |
| 9. Втулка | AISI 304 |
| 10. Бугель | Углеродистая сталь |
| 11. Втулка+шайба | Полиамид |
| 12. Пружинный штифт | DIN1481 |
| 13. Вороток с храповиком | Углеродистая сталь |
Описание затвора серии KP
Корпус
Межфланцевый, цельнолитой корпус из нержавеющей стали.
Отлитые заодно с корпусом клинья и направляющие обеспечивают надежное закрытие затвора.
Внутренняя конструкция шиберного затвора исключает накопление посторонних частиц, затрудняющих закрытие.
Нож
Стандартное исполнение из нержавеющей стали.
Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла.
Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора.
Седловое уплотнение
Уникальная конструкция позволяет закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали.
Кроме стандартного уплотнения из EPDM, под заказ поставляются седловые уплотнения, из материалов Viton, PTFE и т.д. для специфических условий применения.
Уплотнение по корпусу
Долговечное уплотнение из нескольких витков плетеного уплотнителя большой длины плюс уплотнительное кольцо из EPDM. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.
Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивает герметичность уплотнения.
Шток
Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока.
Управление
Все затворы укомплектованы воротком с храповиком.
Бугель
Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).
Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.
Эпоксидное покрытие
Эпоксидное покрытие частей и корпусов всех ножевых затворов, как из чугуна, так и из углеродистой стали, обеспечивает высокую электростатическую и коррозионную стойкость, а также высокоэстетичный вид затвора.
Стандартный цвет ножевых задвижек Orbinox – синий, RAL-5015.
Температурные характеристики уплотнений затвора серии KP
Седловое уплотнение
| Материал | Максимальная температура, (°С) | Применение |
|---|---|---|
| EPDM(E) | 120 | Слабоагрессивные среды |
| Nitril (N) | 120 | Нефтепродукты |
| Viton (V) | 200 | Химические реагенты и высокотемпературные среды |
| Silicon (S) | 250 | Пищевые продукты и высокотемпературные среды |
| PTFE (T) | 250 | Коррозионные среды |
| Поли уретан (P) | 90 | Износостойкое уплотнение для абразивных сред |
Уплотнение по корпусу
| Материал | Максимальная температура, (°С) | Кислотность, (рН) |
|---|---|---|
| Dynapack (DP) | 270 | 2-14 |
| PTFE плетеный (ТН) | 260 | 0-14 |
| Графит (GR) | 600 | 0-14 |
| Керамическое волокно (FC) | 1200 | - |
Типы седловых уплотнений затвора серии KP
Уплотнение тип «К» (EPDM)
- стандартное заменяемое упругое уплотнение EPDM
- заменяемое фиксирующее кольцо из нержавеющей стали
Конусный дефлектор «С»
- предотвращает повреждение седла частицами абразивной среды
- возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.
- при установке данного типа уплотнения строительная длина затвора увеличится на:
- DN 50-250: 9 мм
- DN 300-600: 12 мм
- уплотнения данного типа для затворов большего диаметра поставляются на заказ.
Уплотнение тип «К» (PTFE)
- заменяемое упругое уплотнение PTFE и поджимающее резиновое кольцо
- заменяемое фиксирующее кольцо из нержавеющей стали
Полиуретан
