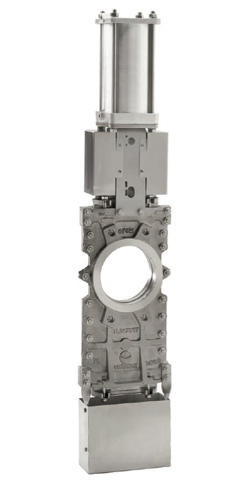

Межфланцевый шиберный затвор серии TL со сквозным ножом
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Тип TL
Шиберные межфланцевые затворы типа TL предназначены для перекрытия транспортировки вязких сред в двух направлениях. Двухседельная конструкция гарантирует надежное перекрытие прямого и обратного потоков среды. Данная модель применяется в следующих отраслях промышленности:
- Целлюлозно-бумажная промышленность
- Канализационные очистные сооружения
- Химическая промышленность
Стандартно фланцевое присоединение, PN 1,0 МПа.
Длина несквозного болта выбирается в зависимости от толщины ответного фланца. Более полную информацию о габаритных размерах затворов и фланцевом присоединении Вы можете найти в каталоге «Оборудование Orbinox (Испания)».
Таблица зависимости максимально рабочего давления от диаметра затвора
| DN, (мм) | Рабочее давление, (МПа) |
|---|---|
| 50-250 | 1,0 |
| 300-400 | 0,6 |
| 450 | 0,5 |
| 500-600 | 0,4 |
| 700-1000 | 0,2 |
Спецификация
| Чугун | Нержавеющая сталь | |
|---|---|---|
| 1, 2. Корпус | Чугун (GG25) | CF8M |
| 3. Нож | AISI 304 | AISI 316 |
| 4. Седловое уплотнение | Металл или EPDM | Металл/металл |
| 5. Уплотнение по корпусу | Синтетическое волокно с PTFE | |
| 6. Крышка сальника | DN 50-300 – алюминий DN 350-1000 – GGG-40 |
CF8M |
| 7. Седловое фиксирующее кольцо | AISI 304 | AISI 316 |
| 8. Бугель | Углеродистая сталь с эпоксидным покрытием | |
| 9. Шток | AISI 430 | |
| 10. Ходовая гайка | Латунь | |
| 11. Втулка | Нейлон | |
| 12. Шайба | Латунь | |
| 13. Штурвал | ∅ ≤ 310 мм: GGG-40/∅ ≥ 410: GG25 (серый чугун) | |
| 14. Защита штока | Углеродистая сталь с эпоксидным покрытием | |
| 15. Крышка | Пластик | |
Примечание: *Затворы большего диаметра поставляются на заказ.
Описание затвора серии TL
Корпус
Межфланцевый литой корпус, состоящий из 2 частей, скрепленных между собой болтами. На больших диаметрах для усиления конструкции выполнены ребра жесткости.
Внутри корпуса расположены направляющие из полиэтилена сверхвысокой молекулярной массы (UHMW) для более плавного скольжения ножа (только для варианта из нержавеющей стали).
Полнопроходная конструкция обуславливает высокую пропускную способность и минимальные потери давления.
Самоочищающийся нож
Стандартное исполнение из нержавеющей стали.
Часть ножа с О-образным отверстием. Специальная конструкция ножа исключает возможность возникновения отложений на поверхности уплотнения, происходит самоочистка внутренней поверхности.
Высокое качество обработки поверхности ножа обеспечивает большую плотность прилегания ножа и седлового уплотнения и, как следствие, высокую герметичность.
По запросу материалы ножа могут быть изменены для применения на более высоких параметрах.
Седловое уплотнение
Уникальная конструкция позволяет закрепить седловое уплотнение в корпусе затвора с помощью фиксирующего кольца из нержавеющей стали.
Кроме стандартного уплотнения из EPDM, под заказ поставляются седловые уплотнения из таких материалов, как Viton, PTFE и т. д.
Уплотнение по корпусу
Двойное уплотнение из нескольких витков плетеного синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.
Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.
Шток
Стандартное исполнение из нержавеющей стали обеспечивает высокую коррозионную стойкость и долговечность штока.
Для затворов с ручным приводом предусмотрен защитный кожух, предназначенный для защиты штока от пыли.
Привод
Все приводы к затворам Orbinox взаимозаменяемые и поставляются со стандартным комплектом, что позволяет монтировать привод непосредственно на объекте.
Бугель
Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).
Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.
Эпоксидное покрытие
Высококачественное эпоксидное покрытие корпуса и частей шиберных затворов из чугуна или углеродистой стали обеспечивает эффективную электростатическую защиту, а также защиту от коррозии.
Стандартный цвет шиберных (ножевых) затворов Orbinox – синий.
Дополнительные опции затвора серии TL
Защитный кожух
Обеспечивает герметичное уплотнение и предназначен для использования затвора на опасных газах или жидкостях. Уменьшает необходимость в техническом обслуживании и ремонте сальника.
Регулирование посредством диафрагмы типа V-порт (60°) и пятиугольной диафрагмы
Выбор типа диафрагмы зависит от регулировочных характеристик, которые необходимо обеспечить.
Система очистки
Система очистки посредством продувочных (промывных) каналов позволяет очищать затвор без демонтажа от отложений, которые могут уменьшить проходное сечение затвора, а также затруднить его закрытие.
В зависимости от транспортируемой среды в качестве продувочного (промывного) агента могут использоваться воздух, пар, а также различные жидкости.
Материалы
Возможно исполнение затворов из различных материалов: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой – жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.
Квадратный проход
Большая пропускная способность при транспортировке объемных материалов.
