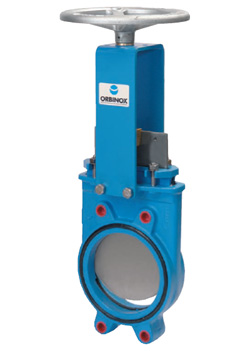

Двусторонний шиберный затвор Orbinox серии EB

Двусторонние ножевые затворы Orbinox типа EB предназначены для применения в различных отраслях промышленности.

Конструкция корпуса и седлового уплотнения исключает возможность засорения затвора твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:

• Очистные сооружения, хозяйственно-бытовые / фекальные сточные воды и канализационные сети;
• Пищевая промышленность;
• Химическая промышленность и другие.

Затворы большего диаметра поставляются на заказ.

Установка

Рекомендуется устанавливать шиберные затворы вертикально на горизонтальном трубопроводе.

Стандартное фланцевое присоединение, PN 1,0 МПа.

Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

Рабочее давление

Спецификация

Описание шиберного (ножевого) затвора Orbinox типа ЕВ

Корпус

Межфланцевое цельнолитое исполнение на диаметрах до 500 мм. На больших диаметрах предусмотрены ребра жесткости для усиления конструкции. Корпус затвора диаметром более 600 мм состоит из двух частей, соединенных между собой болтами.

Отлитые совместно с корпусом клинья и направляющие обеспечивают надежное закрытие затвора независимо от направления потока.

Полнопроходное исполнение обуславливает высокую пропускную способность и минимальные потери давления.

Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Наличие уплотнительного кольца из EPDM по всей окружности внешней кромки задвижки исключает необходимость использования прокладочного материала при монтаже задвижки между фланцами.

Нож

Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения уплотнений.

Уплотнение по корпусу

Долговечное уплотнение из нескольких витков синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.

Конструкция седлового уплотнения обеспечивает надежное закрытие при любом направлении потока.

Невыдвижной шток

Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока.

Управление

Возможны варианты комплектации затвора штурвалом (невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом (выдвижной и невыдвижной шток).

Бугель

Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).

Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора.

Стандартный цвет ножевых затворов Orbinox – синий.

Дополнительные материалы

На заказ ножевой затвор может быть выполнен из следующих материалов:

• Корпус: CF8M (некоторые диаметры).
• Шток: AISI 316 или 316 Ti.
• Нож: AISI 316 или 304.

Управление шиберными (ножевыми) затворами ORBINOX типа ЕВ

Ручные:

• штурвал (невыдвижной шток);
• штурвал ( выдвижной шток);
• цепной (невыдвижной шток);
• рычажный;
• конический редуктор (невыдвижной шток).

Сервоприводы:

• электрический (выдвижной и невыдвижной шток);
• пневматический двойного действия;
• пневматический одностороннего действия с возвратной пружиной (DN 50–200) или с демпферной емкостью (DN 250–1200);
• гидравлический.

Аксессуары:

• механические ограничители;
• устройства блокировки;
• ручные дублеры;
• соленоидные клапаны;
• позиционеры;
• концевые выключатели;
• бесконтактные выключатели;
• удлинения штока.

Проконсультируйтесь с нашими специалистами для получения более подробной информации.Примечание: Более полную информацию о затворе с пневмоприводом одностороннего действия вы можете найти в описании шиберного (ножевого) завора типа ЕХ.

Типы седловых уплотнений для затворов типа ЕВ

Упругое уплотнение

Стандартное уплотнение из упругого материала.

Уплотнение вставлено в корпус затвора и армировано стальной проволокой. Уплотнение находится в контакте с ножом по всему диаметру затвора, что обеспечивает возможность прохода среды в двух направлениях и исключает возможность накопления посторонних твердых частиц, препятствующих закрытию затвора.
