Прямоугольные щитовые затворы серии CC

Вернуться к: Щитовые затворы Orbinox (Испания)


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание
Прямоугольный двусторонний щитовой затвор Orbinox с эластичным герметизирующим уплотнением на 3 сторонах (боковые стороны и основание), разработанный для установки в открытый канал или к стене.

Серия СС главным образом применяется в таких сферах, как:

  • Очистные сооружения
  • Канализационные сети
  • Водоподготовка
  • Орошение
  • Водозаборные сооружения
  • ГЭС

Размеры

От 200 х 200 до 2000 х 2000

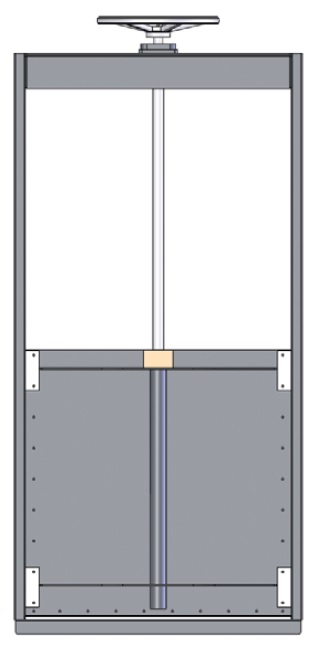

Спецификация

1. Рама AISI 304L, AISI 316L
2. Щит AISI 304L, AISI 316L
3. Направляющие UHMWPE (полиэтилен)
4. Подшипники UHMWPE (полиэтилен)
5. Уплотнение EPDM
6. Фиксатор уплотнения AISI 304L или AISI 316L
7. Нижний уплотнитель EPDM
8. Нижний фиксатор уплотнения AISI 304L или AISI 316L
9. Шток AISI 303 (AISI304 / 316 под заказ)
10. Гайка Бронза
11. Бугель AISI 304L или AISI 316L
12. Гайка кронштейна AISI 304L или AISI 316L
13. Штурвал Алюминий
14. Защита штока Углеродистая сталь / прозрачный поликарбонат (выдв. шток)


КорпусОписание щитового затвора

Исполнение корпуса способствует простому монтажу затвора на дне канала. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Щит

Модульное исполнение щита делает возможным различные конфигурации. Щитовой затвор СС может быть выполнен как под квадратный, так и под прямоугольный профиль канала.

Седловое уплотнение

Конструкция щитового затвора позволяет закрепить седловое уплотнение на корпусе при помощи зажимов. Это позволяет легко его заменить в случае повреждения или износа. После замены уплотнения и его правильной фиксации затвор можно снова использовать.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает хорошую коррозионную стойкость и долговечность штока. Шток необходимо держать смазанным во избежание преждевременного износа ходовой гайки (бронза). Для щитовых затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока затвора от пыли.

Направляющие

Направляющие из полиэтилена (UHMWPE) снижают коэффициент трения во время работы, а также управляющее усилие и продлевает срок службы седлового уплотнения.

Управление

Возможны варианты комплектации щитового затвора штурвалом (выдвижной и невыдвижной шток), редуктором, пневмоприводом, гидроприводом и электроприводом.

Управление

Ручное:

  • штурвал (с выдвижным или невыдвижным штоком)
  • редуктор (с выдвижным или невыдвижным штоком)

Сервоприводы:

  • электрический
  • пневматический
  • гидравлический

Аксессуары:

  • механические ограничители
  • устройства блокировки
  • ручные дублеры
  • соленоидные клапаны
  • позиционеры
  • концевые выключатели
  • бесконтактные выключатели

Примечание: При использовании удлинения штока привод должен быть надежно закреплен с помощью специальной опоры на полу либо кронштейнами на стене.
