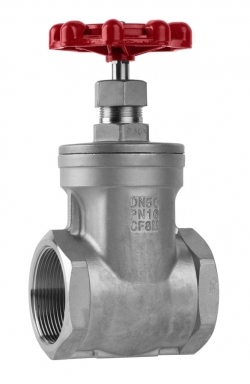

Задвижки запорные клиновые из нержавеющей стали «Гранар» серии KR30
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Применяется в качестве запорной арматуры. Уплотнением по штоку является сальник. Поставляется с седловым уплотнением металл по металлу. Данный тип оборудования в процессе эксплуатации требует сервисного обслуживания в виде подтяжки сальникового уплотнения и замены набивки.
Присоединение
Внутренняя резьба BSP.
Технические характеристики
| Максимальное допустимое давление | 1,6 МПа |
| Максимальная допустимая температура | 200 °С |
| Класс герметичности | «А» |

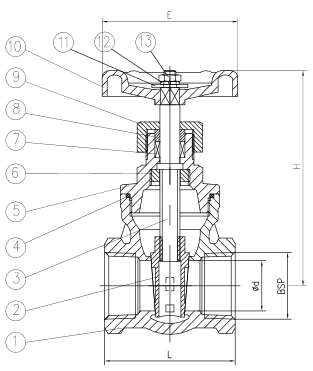

Спецификация
| 1. | Корпус | Нерж. сталь CF8M |
| 2. | Клин | Нерж. сталь CF8M |
| 3. | Шток | Нерж. сталь AISI316 |
| 4. | Уплотнение корпуса | Графит |
| 5. | Крышка | Нерж. сталь CF8M |
| 6. | Ограничитель | Нерж. сталь 316 |
| 7. | Сальниковое уплотнение | Графит |
| 8. | Сальник | Нерж. сталь AISI316 |
| 9. | Гайка | Нерж. сталь CF8M |
| 10. | Штурвал | Алюминий |
Размеры и параметры
| Размеры, (мм) | Масса, (кг) | ||||
|---|---|---|---|---|---|
| DN | L | d | E | H | |
| 15 | 56 | 15 | 70 | 90 | 0,48 |
| 20 | 60 | 20 | 70 | 93 | 0,6 |
| 25 | 65 | 25 | 80 | 108 | 0,8 |
| 32 | 75 | 32 | 80 | 123 | 1,2 |
| 40 | 85 | 38 | 90 | 145 | 1,6 |
| 50 | 95 | 50 | 100 | 160 | 2,0 |
