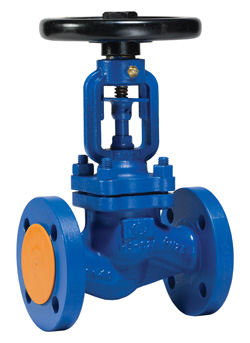

Вентили запорные сильфонные из углеродистой стали «Гранвент» серии KV45
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для пара, горячей и холодной воды в системах тепло- и водоснабжения.
Установка
Произвольная, направление потока должно совпадать со стрелкой на корпусе. На вентилях DN 150 и выше поток направлен на седло. Перед установкой вентиля внутренние полости системы должны быть очищены от грязи, окалины, песка и других посторонних частиц, т. к. они могут повреждить поверхности седла и диска, что может повлечь нарушение герметичности вентиля.
Технические характеристики
| Максимально допустимое давление | 4,0 МПа |
| Максимально допустимая температура | 400 °С |
| Тест на прочность корпуса | 6,0 МПа |
| Тест на герметичность | 4,4 МПа |
| Присоединение | фланцевое |
Спецификация
| 1. Корпус | Сталь GS-C25 |
| 2. Диск | Нерж. сталь Х10Cr13 |
| 3. Шпонка | Нерж. сталь Х7Cr13 |
| 4. Сильфон | Нерж. сталь Х12CrNiTi18 9 |
| 5. Шток | Нерж. сталь X10Cr13 |
| 6. Крышка | Сталь GS-С25 |
| 7. Уплотнение | Графит |
| 8. Сальник | Сталь GS-C25 |
| 9. Индикатор положения | Сталь |
| 10. Подшипник | Медь |
| 11. Штурвал | Сталь GS-C25 |
| 12. Болт | Сталь |
| 13. Гайка | Сталь |
| 14. Прокладка корпуса | Нерж. сталь, графит |
Зависимость «Температура – Давление»
| Сталь GS-C25 | |
|---|---|
| PN 4,0 | |
| °С МПа | |
| -30 | 4,0 |
| 120 | 4,0 |
| 200 | 3,5 |
| 250 | 3,2 |
| 300 | 2,8 |
| 350 | 2,4 |
| 400 | 2,1 |
