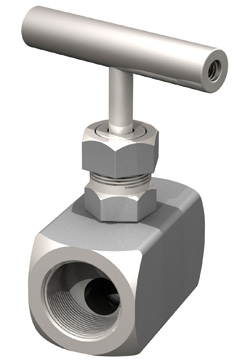

Игольчатый вентиль из нержавеющей стали серии MV 40
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Игольчатые вентили применяются для пара, жидкостей, воздуха, пищевых и агрессивных сред.
Технические характеристики
| Диапазон диаметров | 6-25 мм |
| Максимальное давление | 25,0 МПа |
| Максимальная температура | 200 °С |
| Присоединение | внутренняя резьба BSP |
Спецификация
| 1. Установочный винт | Нерж. сталь AISI 304 |
| 2. Рукоятка | Нерж. сталь AISI 410 |
| 3. Шток | Нерж. сталь AISI 316 |
| 4. Гайка сальника | Нерж. сталь AISI 304 |
| 5. Крышка сальника | Нерж. сталь AISI 304 |
| 6. Уплотнение | PTFE |
| 7. Кожух | Нерж. сталь 1.4408 |
| 8. Корпус | Нерж. сталь 1.4408 |
Габаритные размеры и технические данные
| DN, (мм) | Размеры, (мм) | Масса, (кг) | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | d | ∅ D | L | ||
| 6 | 75 | 29 | 58 | 4 | 5 | 10 | 0,36 |
| 8 | 75 | 29 | 58 | 5 | 5 | 14 | 0,35 |
| 10 | 75 | 29 | 58 | 5 | 5 | 14 | 0,35 |
| 15 | 87 | 32,5 | 65 | 6 | 6 | 16 | 0,56 |
| 20 | 90 | 35 | 70 | 6 | 6 | 18 | 0,70 |
| 25 | 103 | 40 | 80 | 8 | 8 | 20 | 1,30 |
Коэффициент пропускной способности, м3/ч
| DN, (мм) | |||||
|---|---|---|---|---|---|
| 6 | 8 | 10 | 15 | 20 | 25 |
| 0,46 | 0,7 | 0,8 | 1,0 | 1,1 | 1,5 |
