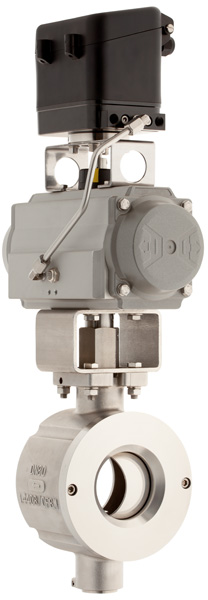

Регулирующий секторный шаровой кран серия 4040

Вернуться к: Шаровые секторные краны Schubert&Salzer


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Условный диаметр DN 25 до DN 300
Материал корпуса Нержавеющая сталь (CF8M)
Материал шара Нержавеющая сталь (316L)
Условное давление
DN 25 - DN 50
DN 80 - DN 100
DN 150 - DN 300
PN 4,0 (для фланцев PN 10 - PN 40)
PN 2,5 (для фланцев PN 10 - PN 25)
PN 1,6 (для фланцев PN 10 - PN 16)
Температура рабочей среды от -40°C до +250°C
Температура окружающей среды от -40°C до +80°C
Регулирующая характеристика Равнопроцентная

Описание

Регулирующий секторный шаровой кран Schubert&Salzer серии 4040 имеет следующие преимущества:

  • Высокая пропускная способность, значение Kvs до 3840
  • Превосходные характеристики управления
  • Подходит для абразивных сред
  • Легко заменяемое седловое уплотнение
  • Низкие эксплуатационные расходы
  • Эффективный и легкий монтаж устройства
  • Простая установка приводов
  • Дополнительный бустер серии 4090 (DN 150) сокращает время отклика

Размеры клапанов, Kvs, момент

DNKvsОтверстие, ммНоминальный угол поворотаУсловное давление DINУсловное давление ANSIмомент (Нм), вкл / выкл / регулированиеСоединительные размеры DIN/ISO
25-50% 12,5 15 65° PN40 ANSI 300 15 25 F04/SW11 F05/SW14
25 21 19 90° PN40 ANSI 300 15 25 F04/SW11 F05/SW14
40-50% 34 25 60° PN40 ANSI 300 30 50 F05/SW14 F07/SW17
40 64 32 90° PN40 ANSI 300 30 50 F05/SW14 F07/SW17
50 94 40 90° PN40 ANSI 300 30 50 F05/SW14 F07/SW17
80 255 64 90° PN25 ANSI 150 60 100 F07/SW17 F10/SW22
100 390 80 90° PN25 ANSI 150 90 150 F07/SW17 F10/SW22
150 810 120 90° PN16 ANSI 150 150 250 F10/SW22 F12/SW27
200 1365 155 90° PN16 ANSI 150 210 350 F12/SW27 F14/SW36
250 2220 195 90° PN16 ANSI 150 360 600 F12/SW27 F14/SW36
300 3840 250 90° PN16 ANSI 150 900 1500 F14/SW36 F16/SW46
