Краны шаровые Pekos серии K809, K806
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Краны шаровые Pekos серии K809, K806 применяются химической, нефтехимической, нефтегазовой, пищевой, целлюлозно-бумажной, горнодобывающей, сталелитейной промышленностях, в паровых и пароконденсатных системах и системах водоснабжения.
Технические характеристики
| Серии кранов | K806SGS GV | K809SGS GV |

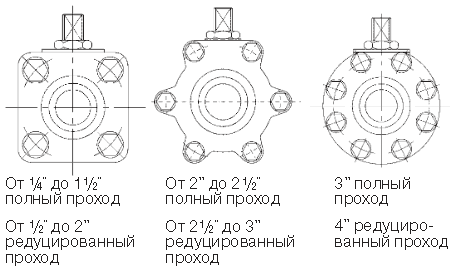

| Условный диаметр, DN | ¼-4" | |
| Условное давление, PN | ANSI Class 400, 600, 800 | |
| Рабочая температура, °С | от -60 °C до 260 °С* | от -46 °C до 260 °С* |
| Присоединение | резьбовое NPT (ANSI), BSPP (DIN) приварное ANSI 16.25, 16.11 | |
| Управление | рукоятка или привод, фланец под привод по ISO5211 | |
| Конструкция запорного органа | плавающий шар | |
*-зависит от применяемых материалов.
Спецификация
| № | Деталь | Кол-во | Материалы | |
|---|---|---|---|---|
| K809SGS GV | K806SGS GV | |||
| 1,2 | Корпус, корпус 2 (отв. часть) | 1 | Хладстойкая угл. сталь A350 LF2/A105 | Нержавеющая сталь А182 |
| 3 | Шар | 2 | Нерж. сталь AISI316 | Нерж. сталь AISI316 |
| 4 | Седла | 1 | Тефлон+графит PTFE+CG | Тефлон+графит PTFE+CG |
| 5 | Шток | 2 | Нерж. сталь AISI316 | Нерж. сталь AISI316 |
| 6 | Уплотнение по штоку | 1 | Тефлон+графит PTFE+CG | Тефлон+графит PTFE+CG |
| 7 | Уплотнительное кольцо | 1 | Графит | Графит |
| 8 | Сальник | 1 | Нерж. сталь AISI316 | Нерж. сталь AISI316 |
| 9 | Пружинная шайба | 1 | Нерж. сталь AISI301 | Нерж. сталь AISI301 |
| 10 | Гайка на штоке | 2 | Нерж. сталь AISI304 | Нерж. сталь AISI304 |
| 13 | Стопорная шпилька | 2 | Нерж. сталь A4-70 | Нерж. сталь A4-70 |
| 14 | Уплотнение корпуса | 2 | Тефлон+графит PTFE+CG | Тефлон+графит PTFE+CG |
| 15 | Болт | 8- 12- 16 | Легированная сталь А193, сорт В7 | Легированная сталь А193, сорт В8 |
| 16 | Рукоятка | 1 | Угл. сталь с эпоксидным покрытием | Угл. сталь с эпоксидным покрытием |
| 19 | Пружина | 1 | Нерж. сталь AISI302 | Нерж. сталь AISI302 |
| 34 | Уплотнение по корпусу | 2 | Графит | Графит |
| 35 | Уплотнительное кольцо по штоку | 1 | Витон | Витон |
| 94 | Стопорная шайба | 1 | Нерж. сталь AISI301 | Нерж. сталь AISI301 |
