Описание
Применение
Краны шаровые двухходовые Pekos серий Р1, P3, P6, P9, P15, P25 предназначены для использования в нефтехимической и нефтегазовой промышленности.
Технические характеристики
| Условный диаметр | DN от 1/2" до 12" (до 24" по запросу) |
| Классы давления ANSI | 150 Lbs - 600 Lbs (до 2500 Lbs по запросу) |
| Рабочая температура | -60 °С ... 240 °С* |
| Строительная длина | ANSI B16.10, API 6D, EN 558-2 |
| Присоединительные фланцы | ANSI B16.5 RF, EN 1759-1 |
| Фланец под привод | ISO 5211 |
| Присоединение | фланцевое, cварное (по запросу) |
| Управление | голый шток, рукоятка, редуктор, пневмопривод, электропривод |
*-зависит от применяемых материалов.
Варианты конструкций:
- Плавающий шар
- Шар на опоре
- С двумя опорами шара
- Корпус из 2-3 частей или моноблок
- Полно- или неполнопроходной
Спецификация
(С плавающим шаром и шаром на опоре)
| № | Деталь | Материалы | |
|---|---|---|---|
| Р14, Р34, Р64 | Р16, Р36, Р66 | ||
| 1, 2 | Корпус | угл. сталь A216WCC | нерж. сталь A351 CF8M |
| 3 | Шар | нерж. сталь А351 CF8M | |
| 4 | Седло | T, S, R | |
| 5 | Шток | нерж. сталь AISI 316, A182 F51 | |
| 7 | Уплотнительное кольцо | G | |
| 8 | Уплотнение корпуса | G | |
| 9 | Уплотнительное кольцо | V | |
| 10 | Уплотнение корпуса | V | |
| 11 | Болты | угл. сталь A193 B7M | нерж. сталь A320 B8M |

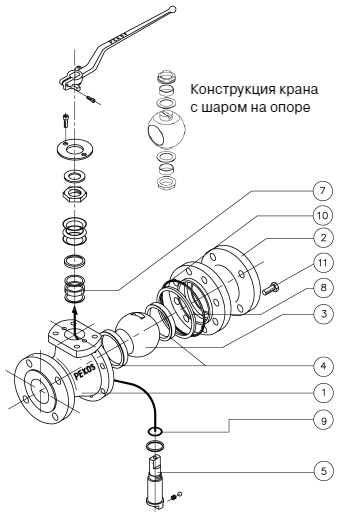

Конструкция крана с плавающим шаром
