Описание
Технические характеристики
| Присоединение |
VV34: фланцы DN20 – 250 мм
VV35: резьба G1/2 – 21/2 |
| Условное давление |
PN0,6 – 4,0 МПа |
| Рабочая температура |
-40…+300 °C |
| Давление настройки |
DN15 – 100: -0,005 ... -0,095 МПа
DN125 – 250: -0,005 ... -0,05 МПа |
| Величина Kvs |
1,5 – 388 м3/ч |
Описание

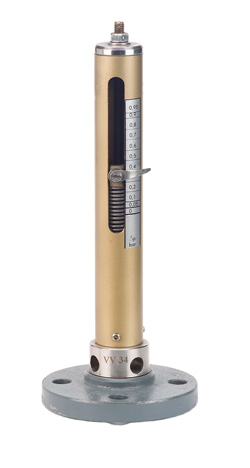

Прерыватели вакуума VV34, 35 предназначены для защиты трубопроводов или ёмкостей от вакуума. Требуемое давление открытия клапана устанавливается настроечным винтом.
Для точного регулирования вакуума рекомендуется использовать мембранные регуляторы вакуума, например VV652 (информация предоставляется по запросу).
Коэффициент пропускной способности Kvs, (м3/ч)
| VV35: резьба | G3/4 | G1 | G11/4 | G11/2 | G2 | G21/2 |
|---|
| VV34: фланцы | 20 | 25 | 32 | 40 | 50 | 65 |
|---|
| Kvs, (м3/ч) |
1,5 |
3,2 |
6 |
9 |
16 |
25 |
| VV34: фланцы | 80 | 100 | 125 | 150 | 200 | 250 |
|---|
| Kvs, (м3/ч) |
41 |
70 |
107 |
169 |
266 |
388 |
Диапазоны давления настройки, (МПа изб.)
| DN, (мм) | VV34 | VV35 |
|---|
| 15 – 100 |
-0,005 ... -0,095 |
-0,005 ... -0,095 |
| 125 – 200 |
-0,005 ... -0,05 |
– |
Материалы
| Корпус |
Латунь, нержавеющая сталь |
| Фланец |
Углеродистая, нержавеющая сталь |
| Седловое уплотнение |
Нержавеющая сталь |
Размеры, (мм)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|
| Размер А |
250 |
250 |
280 |
350 |
350 |
380 |
530 |
| DN, (мм) | 80 | 100 | 125 | 150 | 200 | 250 |
|---|
| Размер А |
600 |
650 |
700 |
860 |
1155 |
1390 |
Масса, (кг)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|
| VV34 |
- |
2 |
2,2 |
4,2 |
4,2 |
5,2 |
9,7 |
| VV35 |
1 |
1 |
1 |
1,8 |
2,3 |
2,5 |
6 |
Каталог
