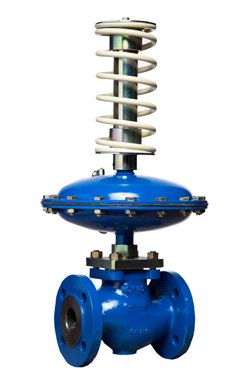

Регулятор перепада давления КАТ33

Вернуться к: Регуляторы перепада давления ГРАНРЕГ

Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86

Описание

Технические характеристики

Присоединение фланцы	DN15-100
Условное давление	PN1,6/2,5/4,0 МПа
Рабочая температура	пар: до 200 °С вода: до 150 °С воздух: до 80 °С
Перепад давления	0,01 – 1,12 МПа (8 диапазона)
Величина Kvs	3,2 – 125 м3/час
Допустимая протечка по седлу	< 0,01% Kvs
Принцип действия	клапан закрывается при увеличении перепада давления

Описание

Клапан серии КАТ33 является регулятором перепада давления прямого действия. Клапан имеет металлическое седловое уплотнение и предназначен для пара, воды, воздуха и негорючих газов.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)	15	20	25	32	40	50	65	80	100
Kvs, (м3/ч)	3,2	5	8	12,5	20	32	50	80	125

Коэффициент шума

DN, (мм)	15	20	25	32	40	50	65	80	100
Коэффициент шума	0,65	0,6	0,55		0,45	0,4		0,35

Диапазоны перепада давления, (МПа)

0,01 - 0,04

0,02 - 0,08

0,04 - 0,16

0,07 - 0,28

0,08 - 0,32

0,14 - 0,56

0,16 - 0,64

0,28 - 1,12

Материалы

Корпус клапана	Серый чугун EN-GJL-250 Высокопрочный чугун EN-GJS-400-18LT Углеродистая сталь 1.0619 Нержавеющая сталь 1.4408
Плунжер и седло	Нержавеющая сталь 1.4571
Уплотнения	EPDM
Корпус привода	Углеродистая сталь 1.0122
Шток	Нержавеющая сталь 1.4057
Мембрана	EPDM+полиэстровая ткань
Уплотнение	EPDM
Настроечный винт	Углеродистая сталь 1.0503
Пружины	Пружинная сталь 60Si7

Размеры, (мм)

Размер, (мм)	DN
Размер, (мм)	15	20	25	32	40	50	65	80	100
А	470	470	470	485	490	495	605	605	615
L	130	150	160	180	200	230	290	310	350
Масса клапана, (кг)	4,0	5,1	5,6	8,5	10,6	14	23	29	44

Диапазон настройки, (МПа)	С, (мм)	Масса
		Привода	Настроечного винта
