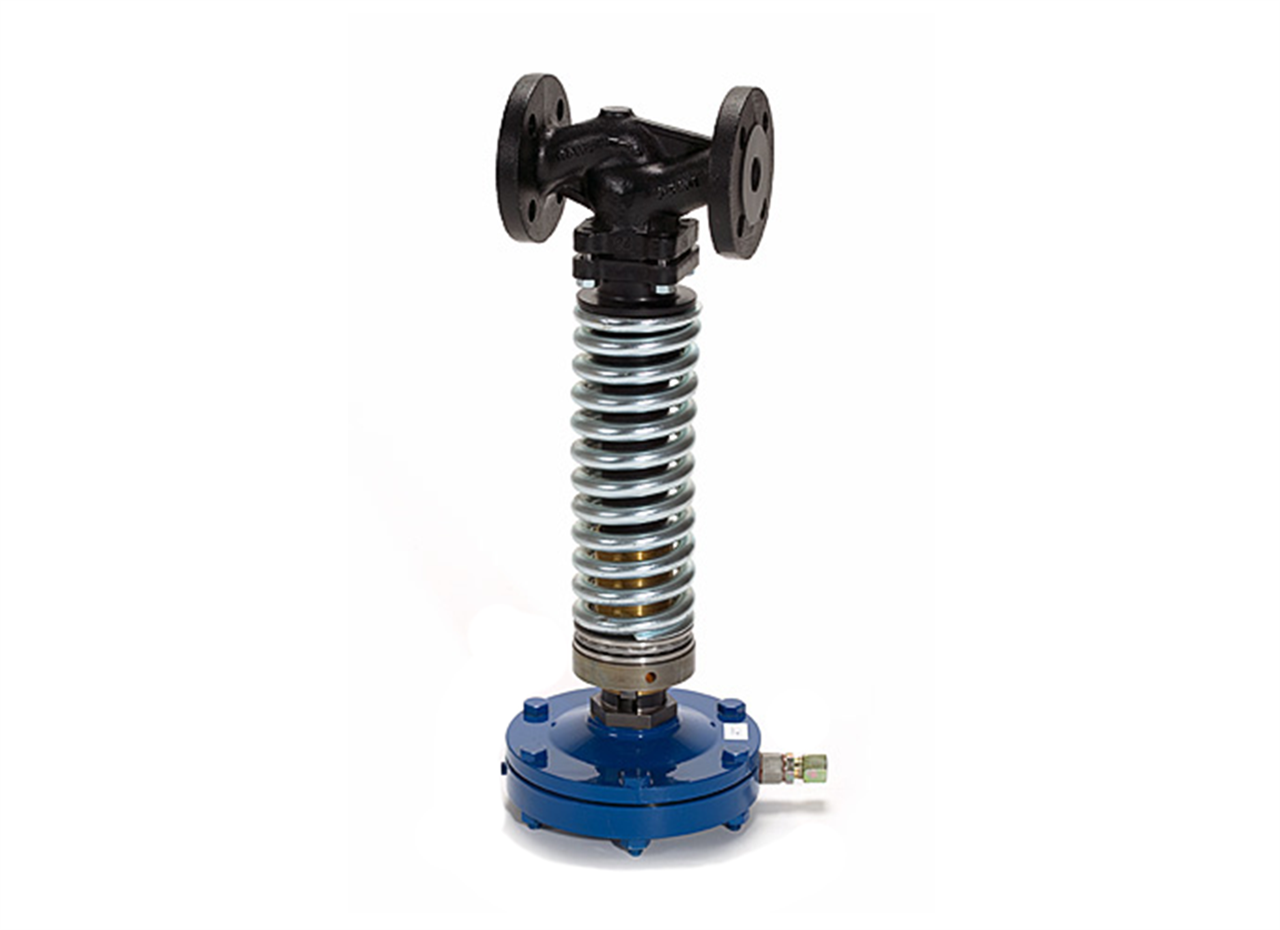

Редукционный клапан Valsteam Adca RP 45
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Применение: RP45 является редукционным клапаном прямого действия. Предназначен для редуцирования давления пара, жидкостей и сжатого воздуха. Не является запорным, т. е. при отсутствии расхода давление за клапаном начнет расти. Перед клапаном требуется установка фильтра. Может обслуживаться без демонтажа с трубопровода. При установке на пар перед клапаном необходимо организовать узел отвода конденсата. См. инструкцию по эксплуатации. При использовании для воды не требуется устанавливать конденсатную емкость.
Присоединение: фланцы по DIN.
| Параметры корпуса | Ру 16 | Ру 40 |
| Максимальное давление на входе | 16 бар | 25 бар |
| Максимальное давление на выходе (пар) | 13 бар | 13 бар |
| Максимальное давление на выходе | 0,15 бар | 0,15 бар |
| Максимально допустимая температура | 250 °С | 250 °С |
| Максимальное соотношение | 25:1 | 25:1 |
| Максимальное давление холодной опрессовки | 24 бар | 60 Бар |
Спецификация материалов
| 1. Корпус Ру16 | Чугун GG-25 |
| 1.1. Корпус Ру40 | (Сталь GS-C 25N) |
| 2. Крышка | Чугун GGG-40 |
| 3. Седло | Нержавеющая сталь |
| 4. Клапан | Нержавеющая сталь |
| 5. Направляющая | Нержавеющая сталь |
| 6*. Сильфон | Нержавеющая сталь |
| 7*. Корпус мембраны | Чугун GG-25 |
| 8. Шток | Нержавеющая сталь |
| 9. Пружина | Пружинная сталь |
| 10. Регулирующая гайка | Сталь |
| 11*. Конденсатная емкость (на пар) | Сталь |
| 12*. Импульсная трубка | Медь |
| 13. Пробка для емкости | Сталь |
| 14. Дренажная пробка | Сталь |
* Поставляемые запасные части
Габаритные размеры
| Клапан | Привод | |||||
|---|---|---|---|---|---|---|
| Ду | A | B | Вес | Тип | C | Вес |
| 15 | 130 | 440 | 12,7 | А1 | 172 | 4,3 |
| 20 | 150 | 440 | 12,7 | А11 | 172 | 4,3 |
| 25 | 160 | 440 | 13,7 | А2 | 220 | 7,3 |
| 32 | 180 | 445 | 15,7 | А21 | 220 | 7,3 |
| 40 | 200 | 445 | 17,7 | А3 | 282 | 11,3 |
| 50 | 230 | 540 | 25,7 | А4 | 340 | 16,3 |
| 65 | 290 | 540 | 29,7 | - | - | - |
| 80 | 310 | 610 | 36,7 | - | - | - |
| 100 | 350 | 650 | 53,7 | - | - | - |
Схема редукционной станции
Спецификация
- Сепаратор тип S25
- Запорные вентили V229/V215
- Фильтр
- Манометр с трубкой и клапаном
- Редукционный клапан
- Предохранительный клапан
- Шаровые краны тип BV17
- Конденсатоотводчик тип FLT
- Смотровое стекло тип SW12
- Обратный клапан тип V287/V275
