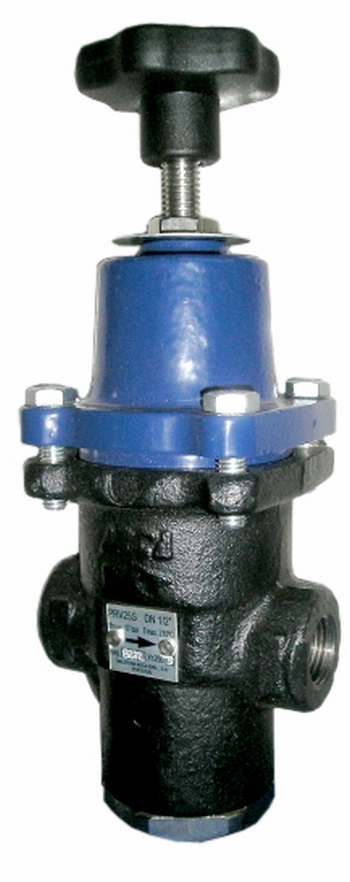

Редукционный клапан Valsteam Adca PRV 25 S

Вернуться к: Редукционные клапаны Valsteam Adca


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Основные технические характеристики

Параметры корпуса Ру 25
Максимальное давление на входе 17 бар
Максимальное давление для выходе 8,6 бар
Минимальное давление на выходе 0,14 бар
Максимально допустимая температура 210 °С
Максимальное давление холодной опрессовки 38 °С
Максимальное соотношение 10:1

Спецификация материалов

1. Корпус Сталь С 22.8
2. Крышка Чугун GGG40.3
3. Седло корпуса* Нерж. AISI 316
4. Уплотнение седла* Медь
5. Клапан* Нерж. AISI 440
6. Возвратная пружина* Нерж. AISI 302
7. Сетка фильтра* Нерж. AISI 304
8. Шток Нерж. AISI 316
9. Крышка нижняя Сталь А105
10. Прокладка* Нерж. ст./граф.
11. Болты крышки* Сталь 8.8
12. Направляющая втулка Графит/тефлон
13. Стопорное кольцо Нерж. AISI 304
14. Сильфон* Нерж. AISI 316Ti
15. Уплотнение сильфона* Нерж. ст./графит
16. Регулировочная пружина* Сталь
17. Опорная пластина Латунь
18. Регулировочный винт Нерж. AISI 304
19. Контргайка Нерж. AISI 304
20. Вентиль Пластик
21. Шильдик Алюминий

* поставляемые запасные части

Габаритные размеры (мм)

Резьба (р/р)Фланцы (ф/ф)
ДуABCFВесDEВес
1/2" 100 65 175 74 3,2 150 47,5 4,6
3/4" 100 65 175 74 3,2 150 52,5 5,2
1" 100 65 175 74 3,7 160 57,5 6

Примечание: PRV25S является редукционным клапаном прямого действия. Предназначен для редуцирования давления пара и сжатого воздуха. Содержит встроенный фильтр. Может обслуживаться без демонтажа с трубопровода.

Пример заказа: PRV25S-01-020F ф/ф - (диаметр 20 мм, присоединение фланцевое, возможна настройка выходного давления в диапазоне 0,14 – 1,7 бар)
