Редукционный клапан DM613

Вернуться к: Редукционные клапаны Mankenberg


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение фланцы DN15 – 150 мм, кроме DN32
Условное давление PN1,6 МПа (чугун), PN4,0 МПа (сталь)
Рабочая температура -10…+130 °C
Выходное давление DN15 – 50: 0,002 – 1,0 МПа (6 диапазонов)
DN65 – 100: 0,002 – 0,8 МПа (6 диапазонов)
DN125, 150: 0,005 – 0,5 МПа (6 диапазонов)
Величина Kvs 4 – 160 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

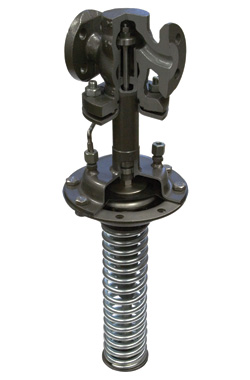

DM613 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан имеет мягкое седловое уплотнение EPDM (металлическое седло – см. DM604) и предназначен для жидкостей и газов температурой до 130 °С. Для токсичных или опасных сред возможно исполнение с закрытой пружиной, уплотнением по настроечному винту и дренажным отверстием.

Коэффициент пропускной способности Kvs, (м3/ч)

DN, (мм)15202540506580100125150
Kvs, (м3/ч) 4 5 6 20 32 50 80 100 140 160

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

Диапазон, (МПа)DN, (мм)
15202540506580100125150
0,45 – 1,0 9 9 9 9 9 - - - - -
0,4 – 0,8 - - - - - 10 10 10 - -
0,2 – 0,5 20 20 20 15 15 10 10 10 9 9
0,2 – 0,35 - - - - - - - - 9 9
0,08 – 0,25 30 30 30 20 20 12 12 12 10 10
0,02 – 0,12 40 40 40 30 30 20 20 20 12 12
0,01 – 0,06 60 60 60 40 40 30 30 30 20 20
0,002 – 0,025 100 100 100 60 60 40 40 40 - -
0,005 – 0,025 - - - - - - -
