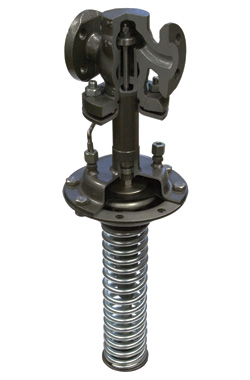

Редукционный клапан DM604
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Технические характеристики
| Присоединение | фланцы DN15 – 150 мм, кроме DN32 |
| Условное давление | PN 1,6 МПа (чугун), PN 4,0 МПа (сталь) |
| Рабочая температура | пар: до 250 °C жидкости и газы: -10…+130 °C |
| Выходное давление | DN15 – 50: 0,02 – 1,0 МПа (6 диапазонов) DN65 – 100: 0,02 – 0,8 МПа (6 диапазонов) DN125, 150: 0,05 – 0,5 МПа (6 диапазонов) |
| Величина Kvs | 4 – 160 м3/ч |
| Допустимая протечка по седлу | не более 0,5% от Kvs |
Описание
DM604 является регулятором давления «после себя» прямого действия с мембранным приводом. Клапан имеет металлическое седло (мягкое – см. DM613) и предназначен для пара температурой до 250 °C, жидкостей и газов температурой до 130 °C. Для токсичных или опасных сред возможно исполнение с закрытой пружиной, уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| Kvs, (м3/ч) | 4 | 5 | 6 | 20 | 32 | 50 | 80 | 100 | 140 | 160 |
