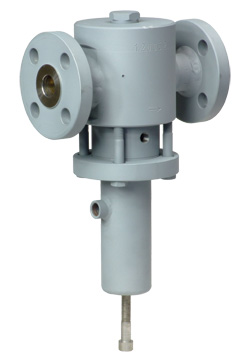

Редукционный клапан DM512, 513, 517

Вернуться к: Редукционные клапаны Mankenberg


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение DM512: резьба G3/8 – 2
DM513: фланцы DN15 – 50 мм
DM517: под сварку DN15 – 50 мм
Условное давление PN 10,0 МПа
Рабочая температура -10…+130 °C (по запросу до 400° C)
Выходное давление 0,0005 – 0,2 МПа (7 диапазона)
Величина Kvs 0,2 – 5,5 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

DM512, 513, 517 являются регуляторами давления «после себя» прямого действия с мембранным приводом.

Используются при высоких входных и низких выходных давлениях.

Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.

Для каждого типоразмера клапана доступно три варианта коэффициента пропускной способности.

Коэффициент пропускной способности Kvs, (м3/ч)

РезьбаG3/8G1/2G3/4G1G11/4G11/2G2
Фланцы DN15DN20DN25DN32DN40DN50
Варианты сёдел, Kvs, (м3/ч) I 0,2 0,2 0,25 0,25 0,4 0,4 1
II 0,9 0,9 0,9 0,9 2,5 2,5 3,5
III 1,7 1,8 2 2,2 3,9 3,9 5,5

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

Диапазон, (МПа)СедлоDN15-25DN32-40DN50
0,1 – 0,2 I 300 280 205
II 100 100 60
III 40 50 40
0,03 – 0,1 I 300 280 205
II 100 100 60
III 40 50 40
0,04 – 0,08 I 700 510 375
II 200 185 115
III 90 90 75
0,01 – 0,04 I 700 510 375
II 200 185 115
III 90 90 75
0,005 – 0,04 I 1000 1020 755
II 400 370 230
III 150 185 155
0,002 – 0,01 I 2000 1950 1445
II 800 710 440
III 300 355 300
