Описание
Технические характеристики
| Присоединение |
резьба G¼
фланцы DN15 мм |
| Условное давление |
PN 31,5 МПа |
| Рабочая температура |
жидкости и газы: -40…+130 °C |
| Выходное давление |
0,03 – 2,0 МПа (3 диапазона) |
| Величина Kvs |
0,15 м3/ч |
| Допустимая протечка по седлу |
не более 0,05% от Kvs |
Описание

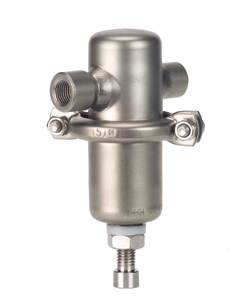

DM506 является регулятором давления «после себя» прямого действия с мембранным приводом. Корпус изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение EPDM.
Коэффициент пропускной способности Kvs, (м3/ч)
Максимальное отношение входного давления к выходному
| Коэффициент пропускной способности Kvs, (м3/ч) |
0,15 |
| Максимальное отношение входного давления к выходному |
20 |
Диапазоны выходного давления, (МПа)
| 0,03 – 0,15 |
0,1 – 0,6 |
0,5 – 2,0 |
Материалы
| Корпус |
Нержавеющая сталь |
| Седловое уплотнение |
EPDM |
| Мембрана |
EPDM |
Размеры, (мм)
| Размер | резьба G¼ | фланцы DN15 |
|---|
| A/A1 |
75 |
130 |
| B |
28 |
28 |
| C |
105 |
105 |
| D |
80 |
80 |
| E |
- |
95 |
Масса, (кг)
| резьба G¼ | фланцы DN15 |
|---|
| 0,75 |
2,5 |
Импульсная трубка
Для работы клапана импульсная трубка не требуется.
Опции
- Исполнение с уплотнением по настроечному винту и дренажным отверстием G⅛
- Отверстие G¼ для присоединения манометра в верхней части клапана
- Различные материалы мембраны и седлового уплотнения
- Специальные исполнения по запросу
Пример маркировки
DM506 1/4 *315ST 0,15E -1,5EV
