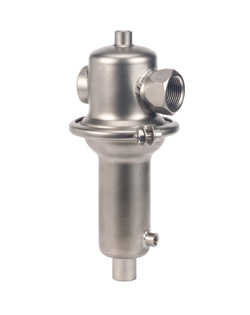

Редукционный клапан DM502

Вернуться к: Редукционные клапаны Mankenberg


Заказать товары или получить консультацию
Вы можете по тел.:

+375 (17)373-97-73, 373-13-86



Заказать оборудование
Описание

Технические характеристики

Присоединение резьба G½–G2
Условное давление PN 10,0 МПа
Рабочая температура жидкости и газы: -40…+130 °C
Выходное давление 0,002 – 1,6 МПа (8 диапазонов)
Величина Kvs 0,6 – 4,2 м3/ч
Допустимая протечка по седлу не более 0,05% от Kvs

Описание

DM502 является регулятором давления «после себя» прямого действия с мембранным приводом. Корпус изготовлен из нержавеющей стали, внутренние детали из латуни. Клапан имеет мягкое седловое уплотнение EPDM и рекомендуется для применения на газ CO2.

Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.

Коэффициент пропускной способности Kvs, (м3/ч)

РезьбаG½G¾G1G1¼G1½G2
Kvs, (м3/ч) 0,6 0,9 1,5 2,8 3,6 4,2

Диапазоны выходного давления, (МПа)
Максимальное отношение входного давления к выходному

Диапазон, (МПа)Резьба
G½G¾G1G1¼G1½G2
1,0 – 1,6 20 15 13 7 5 4
0,6 – 1,2 25 25 15 10 8 6
0,4 – 0,8 25 25 15 10 8 6
0,2 – 0,5 25 25 15 10 8 6
0,1 – 0,25 55 50 35 20 15 10
0,03 – 0,11 100 90 65 35 25 20
0,01 – 0,05 220 200 140 75 60 50
0,002 – 0,015 810 750 530 280 230 185

Материалы

Корпус Нержавеющая сталь
Внутренние детали Латунь
Седловое уплотнение EPDM
Мембрана EPDM

Размеры, (мм)

Диапазон, (МПа) Резьба
G½G¾G1G1¼G1½G2
Все диапазоны А 85 95 105 120 130 150
В 37 48 45 43 50 56
0,1 – 1,6 С 195 200 200 205 205 220
D
