Описание
Технические характеристики
| Присоединение |
фланцы DN 25 – 250 мм |
| Условное давление |
PN 1,6 – 25,0 МПа |
| Рабочая температура |
пар: до 500 °C |
| Выходное давление |
DM401M: 0,15 – 1,6 МПа (5 диапазонов)
DM401K: 1,6 – 3,2 МПа (3 диапазона) |
| Величина Kvs |
6 – 360 м3/ч |
| Допустимая протечка по седлу |
не более 0,5% от Kvs |
Описание

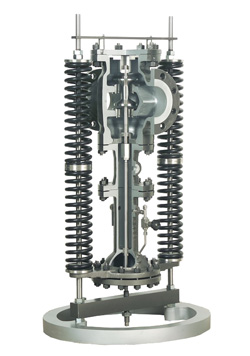

DM401 является регулятором давления «после себя» прямого действия с мембранным (DM401M) или поршневым (DM401K) приводом. Клапан имеет двухседельчатую сбалансированную конструкцию и предназначен для пара температурой до 500 °C.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| Kvs, (м3/ч) |
6 |
11 |
16 |
25 |
42 |
65 |
80 |
120 |
170 |
230 |
360 |
| Тип клапана |
| DM401M |
DM401K |
| 1,0 – 1,6 |
1,6 – 3,2 |
| 0,6 – 1,3 |
1,6 – 2,8 |
| 0,6 – 1,0 |
1,6 – 2,4 |
| 0,35 – 0,6 |
– |
| 0,15 – 0,35 |
– |
Диапазоны выходного давления, (МПа)
Материалы
| PN |
1,6 |
2,5 – 4,0 |
6,3 – 10,0 |
| Температура, (°C) |
300 |
300 |
350 |
400 |
350 |
400 |
500 |
| Корпус |
Чугун |
Сталь |
| Охлаждающий элемент |
- |
Сталь |
- |
Сталь |
| Корпус мембраны |
Чугун |
Сталь |
| Седловое уплотнение |
Металлическое |
| Мембрана |
CR, NBR |
Размеры, (мм)*
| PN |
DN, (мм) |
| 25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 1,6 – 4,0 |
- |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
| 6,3 – 10,0 |
230 |
- |
260 |
300 |
330 |
380 |
430 |
500 |
- |
- |
- |
* другие размеры и масса предоставляются по запросу
Импульсная трубка
Для работы клапана требуется импульсная трубка G1/2, при
