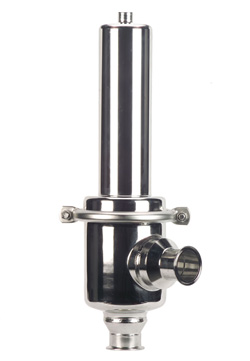

Гигиенический редукционный клапан DM462
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Технические характеристики
| Присоединение | tri-clamp DN 25 – 100 мм |
| Условное давление | PN 1,0 МПа |
| Рабочая температура | пар: до 180 °C жидкости, газы: -40…+130 °C |
| Выходное давление | 0,03 – 0,5 МПа (3 диапазона) |
| Величина Kvs | 4 – 80 м3/ч |
| Допустимая протечка по седлу | не более 0,5% от Kvs |
Описание
DM462 является регулятором давления «после себя» прямого действия с мембранным приводом. Основная область применения клапана – пищевая и фармацевтическая промышленность. Покрытие мембраны PTFE (Teflon) хорошо подходит для пищевых сред, а также позволяет использовать клапан для пара температурой до 180 °C. Клапан имеет мягкое седловое уплотнение.
Все элементы клапана изготовлены из нержавеющей стали и имеют высокую коррозионную стойкость. Клапан не имеет застойных зон и может промываться без демонтажа с трубопровода: CIP, SIP. Возможна механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм).
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 25 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|
| Kvs, (м3/ч) | 4 | 22 | 22 | 60 | 70 | 80 |
Диапазоны выходного давления, (МПа)
| DN, (мм) | Диапазоны выходного давления, (МПа) | ||
|---|---|---|---|
| Все диаметры | 0,2 – 0,5 | 0,08 – 0,25 | 0,03 – 0,11 |
Материалы
| Температура | 130 °C | 180 °C |
| Корпус | Нержавеющая сталь | |
| Седловое уплотнение | EPDM | FEPM |
| Мембрана | EPDM | FPM с покрытием PTFE |
Размеры, (мм)
| Размер | DN25 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|---|
| AE | 100 | 115 | 125 | 175 | 175 | 175 |
| C | 205 | 230 | 230 | 510 | 510 | 510 |
| D | 138 | 200 | 200 | 265 | 265 | 265 |
Масса, (кг)
| DN25 | DN40 | DN50 | DN65 | DN80 | DN100 |
|---|---|---|---|---|---|
| 2,5 | 6,5 | 6,5 | 26 | 26 | 26 |
Импульсная трубка
Для работы клапана не требуется импульсная трубка.
Опции
- Механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм)
- Металлическая мембрана
- Исполнение с уплотнением по настроечному винту и дренажным отверстием G1/8
- Различные материалы мембраны и седла
- Различные способы присоединения (фланцы DIN, ANSI, резьба и др.)
- Специальные исполнения по запросу
Пример маркировки
DM462 80 *10ST 70E -2,5EV
