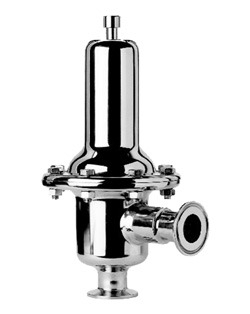

Гигиенический редукционный клапан DM152
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Технические характеристики
| Присоединение | tri-clamp DN 15 – 50 мм |
| Условное давление | PN 1,0 МПа |
| Рабочая температура | пар: до 180 °C жидкости, газы: -20…+130 °C |
| Выходное давление | 0,03 – 0,5 МПа (3 диапазона) |
| Величина Kvs | 2 – 6 м3/ч |
| Допустимая протечка по седлу | не более 0,05% от Kvs |
Описание
DM152 является регулятором давления «после себя» прямого действия с мембранным приводом. Основная область применения клапана – пищевая и фармацевтическая промышленность. Покрытие мембраны PTFE (Teflon) хорошо подходит для пищевых сред, а также позволяет использовать клапан для пара температурой до 180 °C.
Клапан имеет металлическое седловое уплотнение (мягкое уплотнение по запросу).
Все элементы клапана изготовлены из нержавеющей стали и имеют высокую коррозионную стойкость. Клапан не имеет застойных зон и может промываться без демонтажа с трубопровода: CIP, SIP. Возможна механическая и электрополировка внутренних и внешних поверхностей клапана (шероховатость поверхностей до Ra 0,2 мкм).
Для токсичных или опасных сред возможно исполнение с уплотнением по настроечному винту и дренажным отверстием.
Коэффициент пропускной способности Kvs, (м3/ч)
| DN, (мм) | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Kvs, (м3/ч) | 2 | 3 | 4 | 5 | 6 | 6 |
Диапазоны выходного давления, (МПа)
| DN, (мм) | Диапазоны выходного давления, (МПа) | ||
|---|---|---|---|
| 15 – 50 | 0,1 – 0,5 | 0,08 – 0,25 | 0,03 – 0,11 |
Материалы
| Корпус | Нержавеющая сталь |
| Седловое уплотнение | Нержавеющая сталь |
| Мембрана | FPM с покрытием PTFE |
Размеры, (мм)
| Диапазон | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
|---|---|---|---|---|---|---|---|
| 0,08 – 0,25 0,1 – 0,5 |
АE1 | 110 | 90 | 90 | 120 | 120 | 120 |
| АE2 | 90 | 90 | 90 | 120 | 120 | 120 | |
| C | 200 | 200 | 200 | 200 | 200 | 200 | |
| D | 138 | 138 | 138 | 138 | 138 | 138 | |
| 0,03 – 0,11 | АE1 | 140 | 120 | 120 | 120 | 120 | 120 |
| АE2 | 120 | 120 | 120 | 120 | 120 | 120 | |
| C | 200 | 200 | 200 | 200 | 200 | 200 | |
| D | 200 | 200 | 200 | 200 | 200 | 200 |
